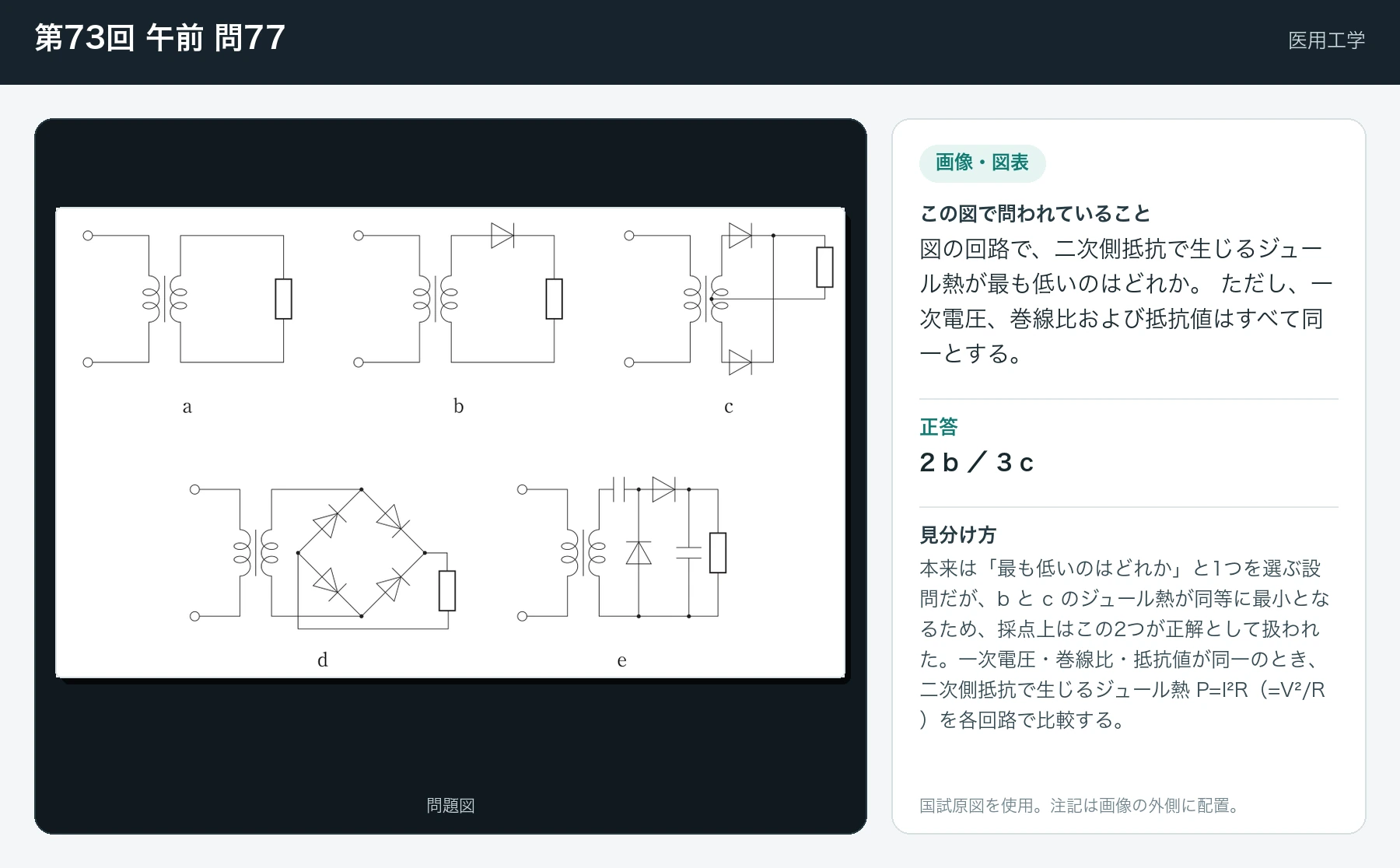

第73回 午前 問77

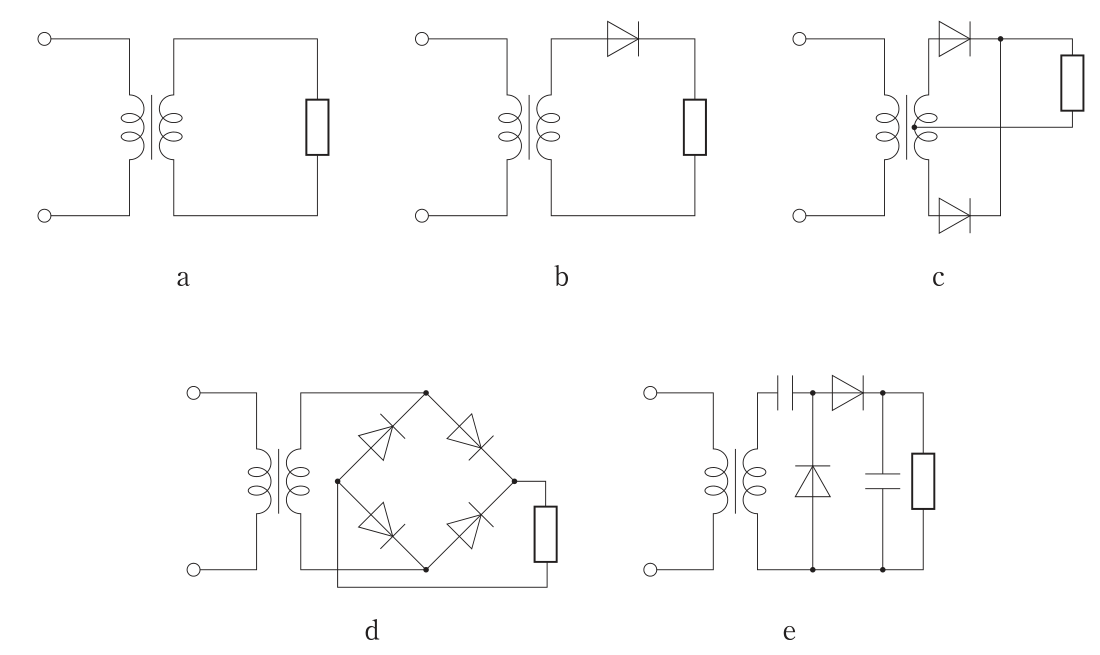

変圧器の二次側抵抗で生じるジュール熱を比較する問題。一次電圧・巻線比・抵抗値が同一の条件下で、二次側に流れる電流と抵抗にかかる電圧から消費電力P=I²R（=V²/R）を各回路で比較する。ジュール熱が最も低い（＝最小となる）のは選択肢bとcの2つである。2つ選ぶ設問。

• × aは二次側の電流・電圧の条件からジュール熱が最小とはならない。
• ○ bは二次側抵抗で生じるジュール熱が最も低い構成の一つである。
• ○ cも二次側抵抗のジュール熱が最も低い構成の一つである。
• × dは二次側で消費される電力が他より大きくなる。
• × eはジュール熱が最小とならず、最も低い組には該当しない。
