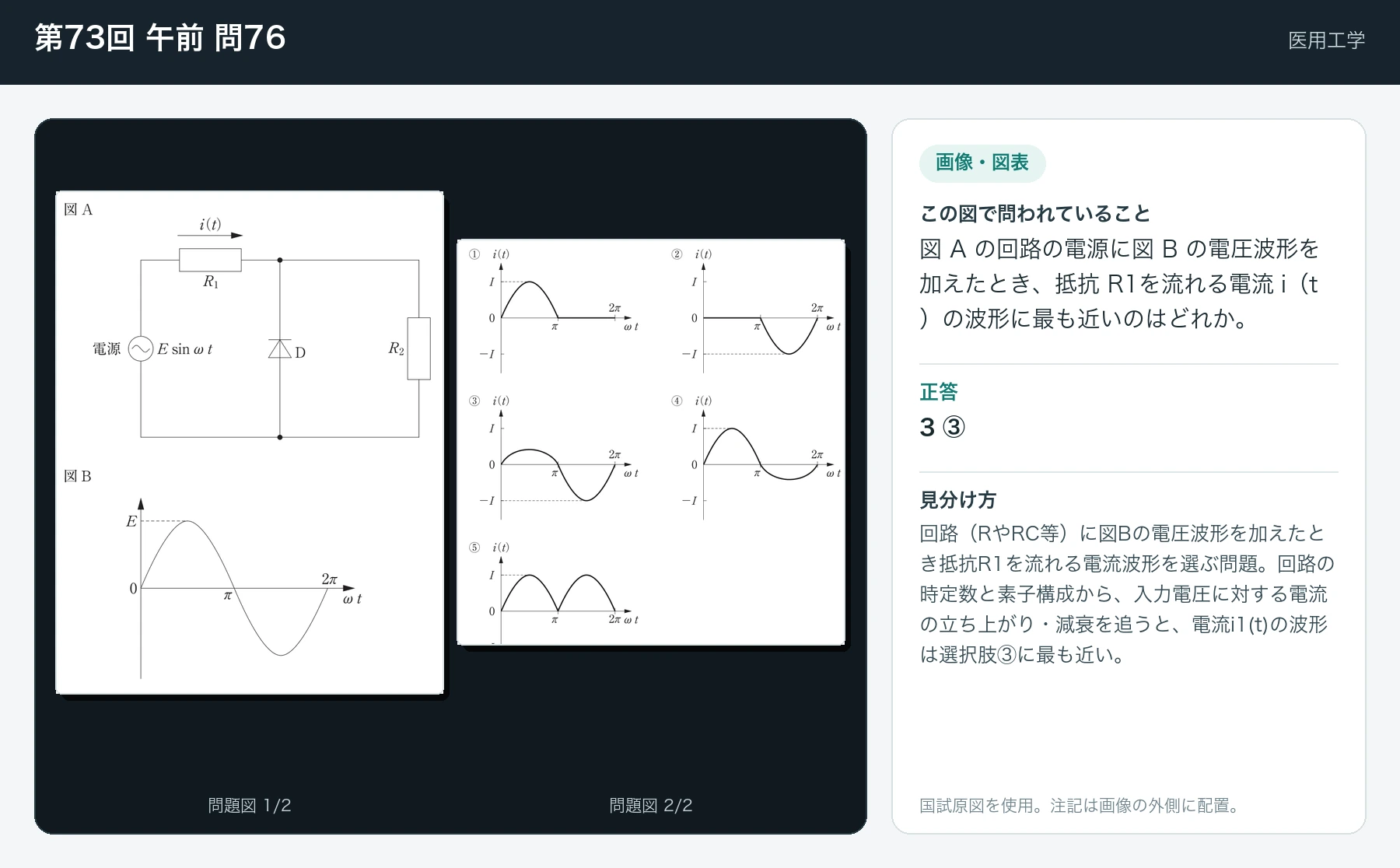

第73回 午前 問76

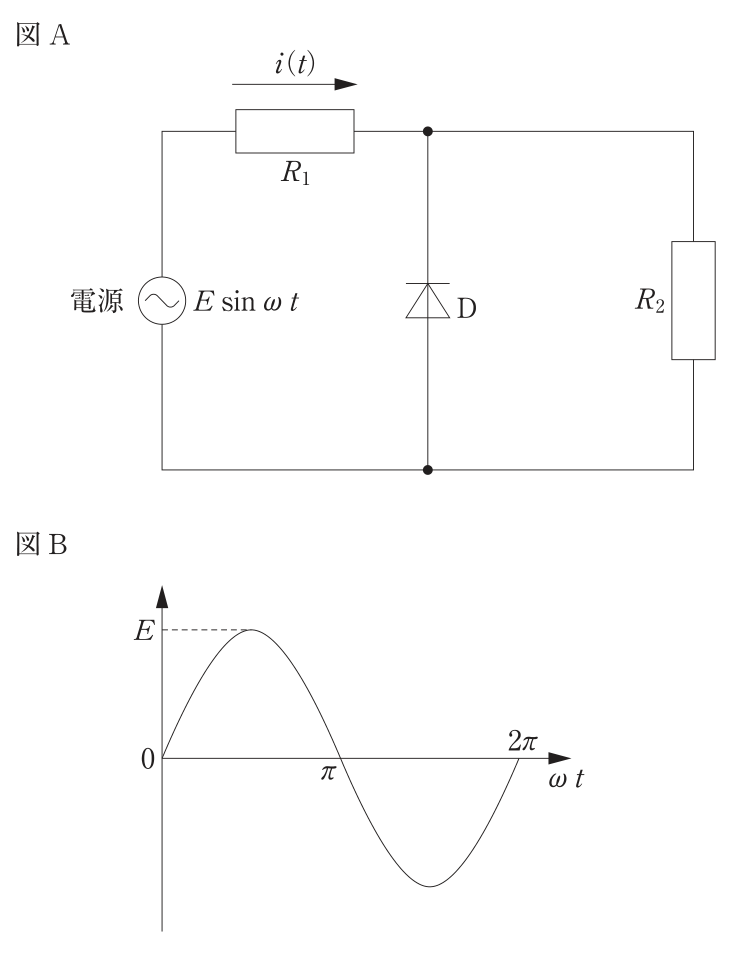

回路（RやRC等）に図Bの電圧波形を加えたとき抵抗R1を流れる電流波形を選ぶ問題。回路の時定数と素子構成から、入力電圧に対する電流の立ち上がり・減衰を追うと、電流i1(t)の波形は選択肢③に最も近い。

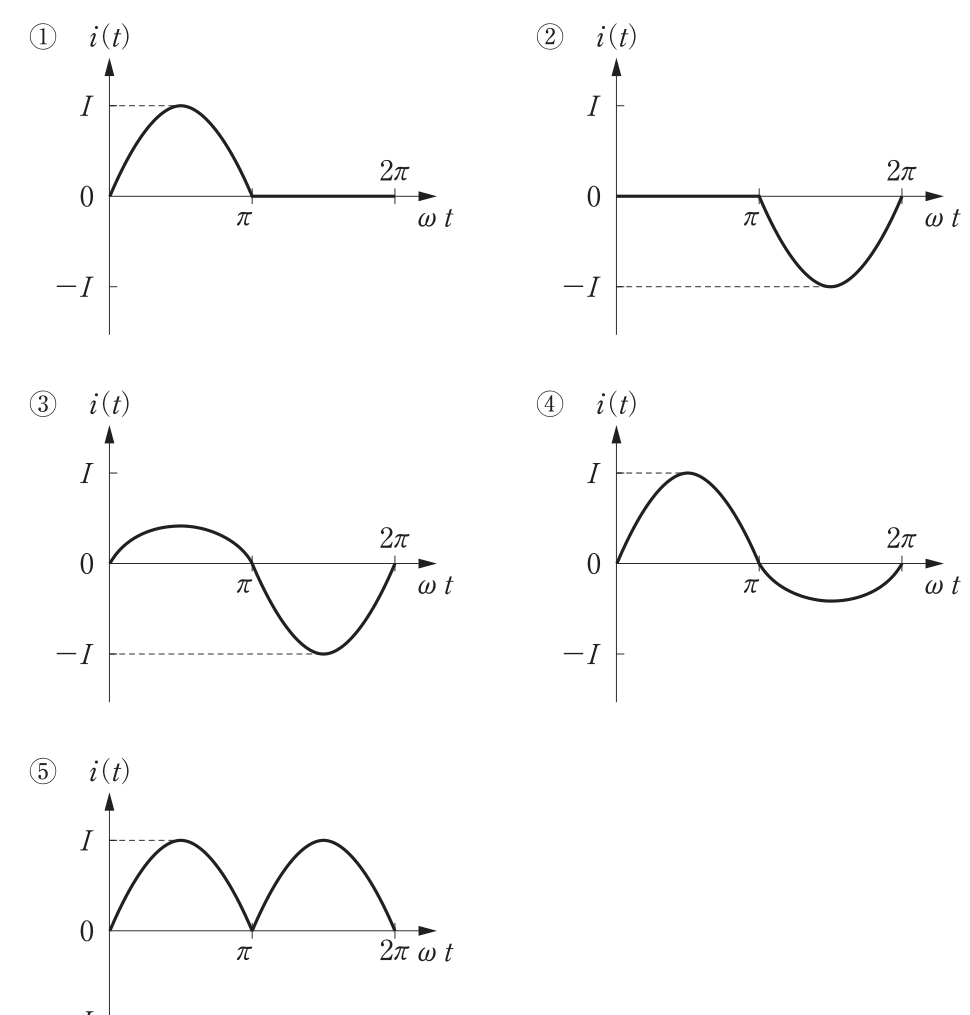

• × ①は電流の立ち上がり・減衰の形が実回路の応答と一致しない。
• × ②は時定数に対する応答が実際と異なる。
• ○ 回路の時定数から求まる電流i1(t)の波形が③に最も近い。
• × ④は電流波形の極性または振幅が実回路と合わない。
• × ⑤は波形の形状が実際の応答と一致しない。
