第73回 午前 問75

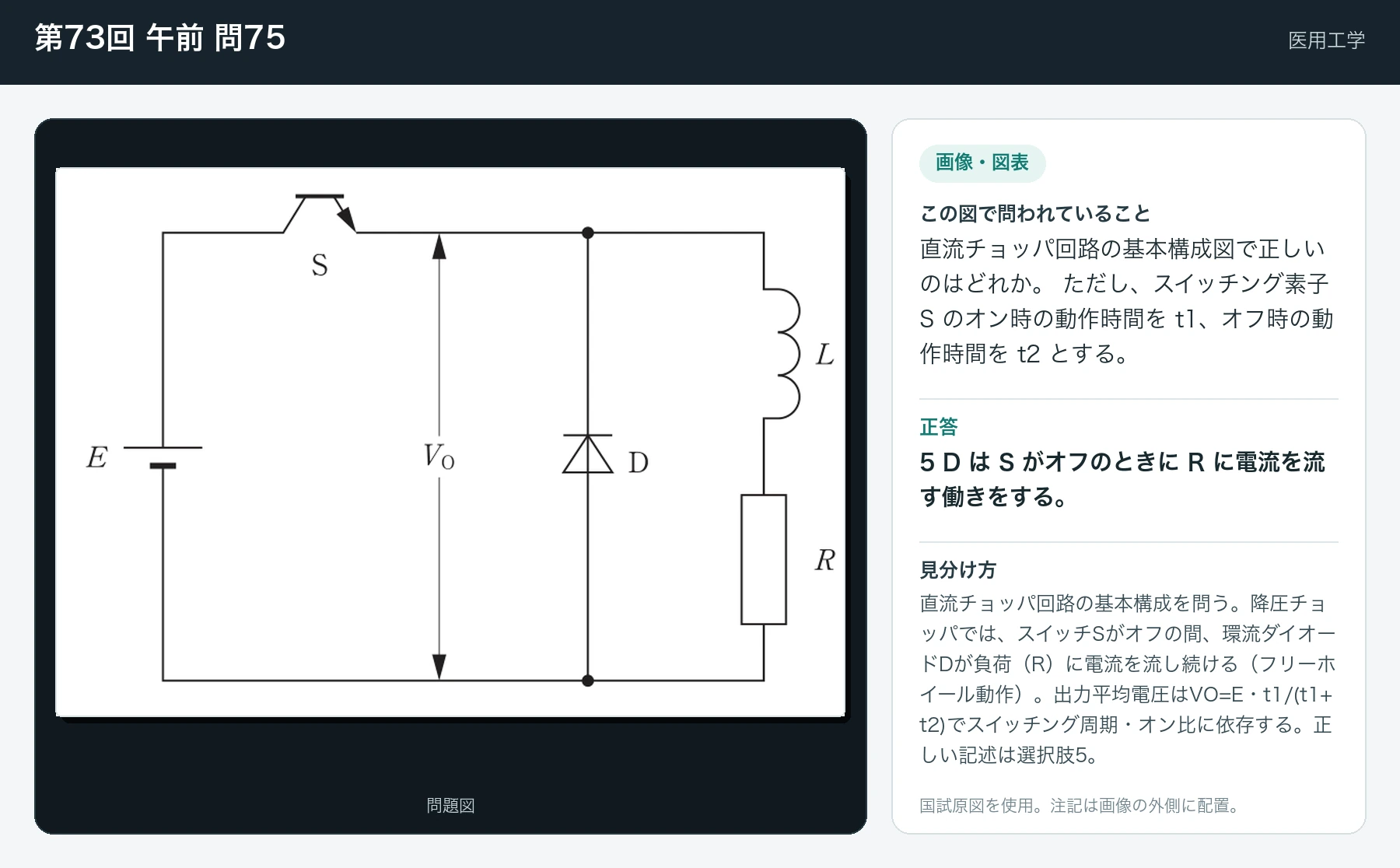

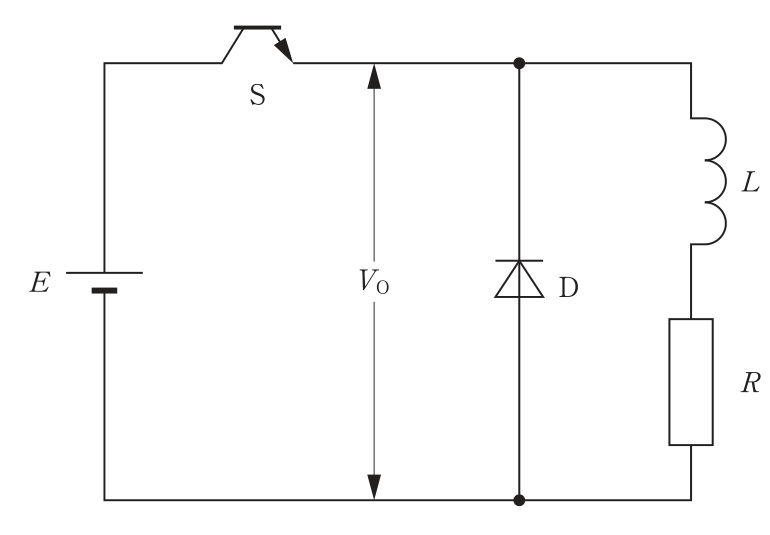

直流チョッパ回路の基本構成を問う。降圧チョッパでは、スイッチSがオフの間、環流ダイオードDが負荷（R）に電流を流し続ける（フリーホイール動作）。出力平均電圧はVO=E・t1/(t1+t2)でスイッチング周期・オン比に依存する。正しい記述は選択肢5。

• × 図の基本構成は降圧（降圧チョッパ）であり、昇圧チョッパではない。
• × 降圧チョッパの出力VOはEと同極性で、極性は反対にならない。
• × t2=3t1のときVO=E・t1/(t1+t2)=E/4であり、E/3ではない。
• × 出力平均値はオン時間比に依存し、スイッチング周期・デューティに関係する。
• ○ ダイオードDはSがオフのとき負荷Rに環流電流を流す働きをする。
