第72回 午前 問76

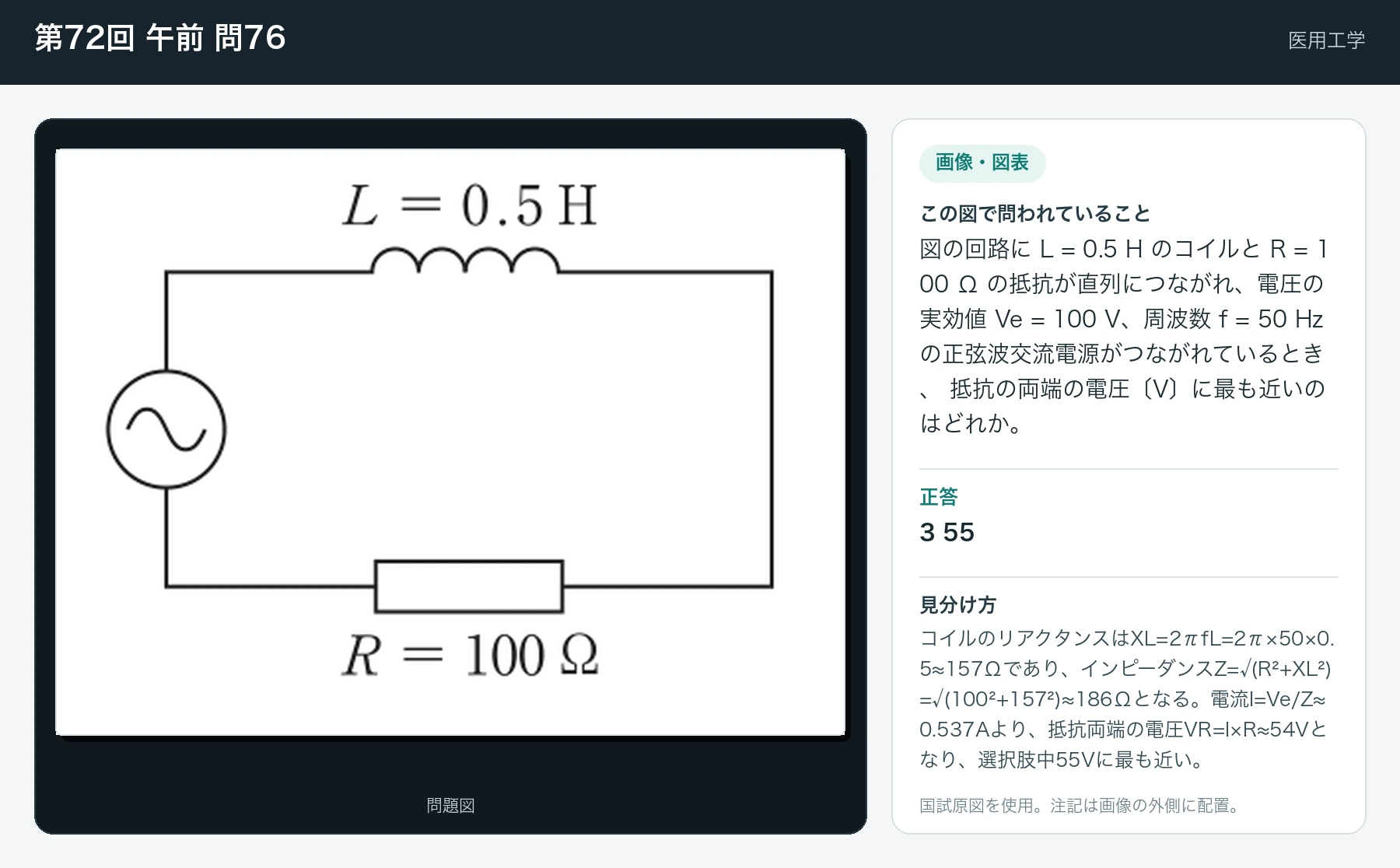

図の回路に L = 0.5 H のコイルと R = 100 Ω の抵抗が直列につながれ、電圧の 実効値 Ve = 100 V、周波数 f = 50 Hz の正弦波交流電源がつながれているとき、 抵抗の両端の電圧@VAに最も近いのはどれか。
- 135
- 245
- 355
- 465
- 575
正答: 3
コイルのリアクタンスはXL=2πfL=2π×50×0.5≈157Ωであり、インピーダンスZ=√(R²+XL²)=√(100²+157²)≈186Ωとなる。電流I=Ve/Z≈0.537Aより、抵抗両端の電圧VR=I×R≈54Vとなり、選択肢中55Vに最も近い。
- 1. × 35V。計算値約54Vより明らかに小さく該当しない。
- 2. × 45V。計算値約54Vに次いで近いが誤差が大きい。
- 3. ○ 55V。計算値約54Vに最も近い。
- 4. × 65V。計算値約54Vより大きく該当しない。
- 5. × 75V。計算値約54Vより大きく該当しない。
