第70回 午後 問77

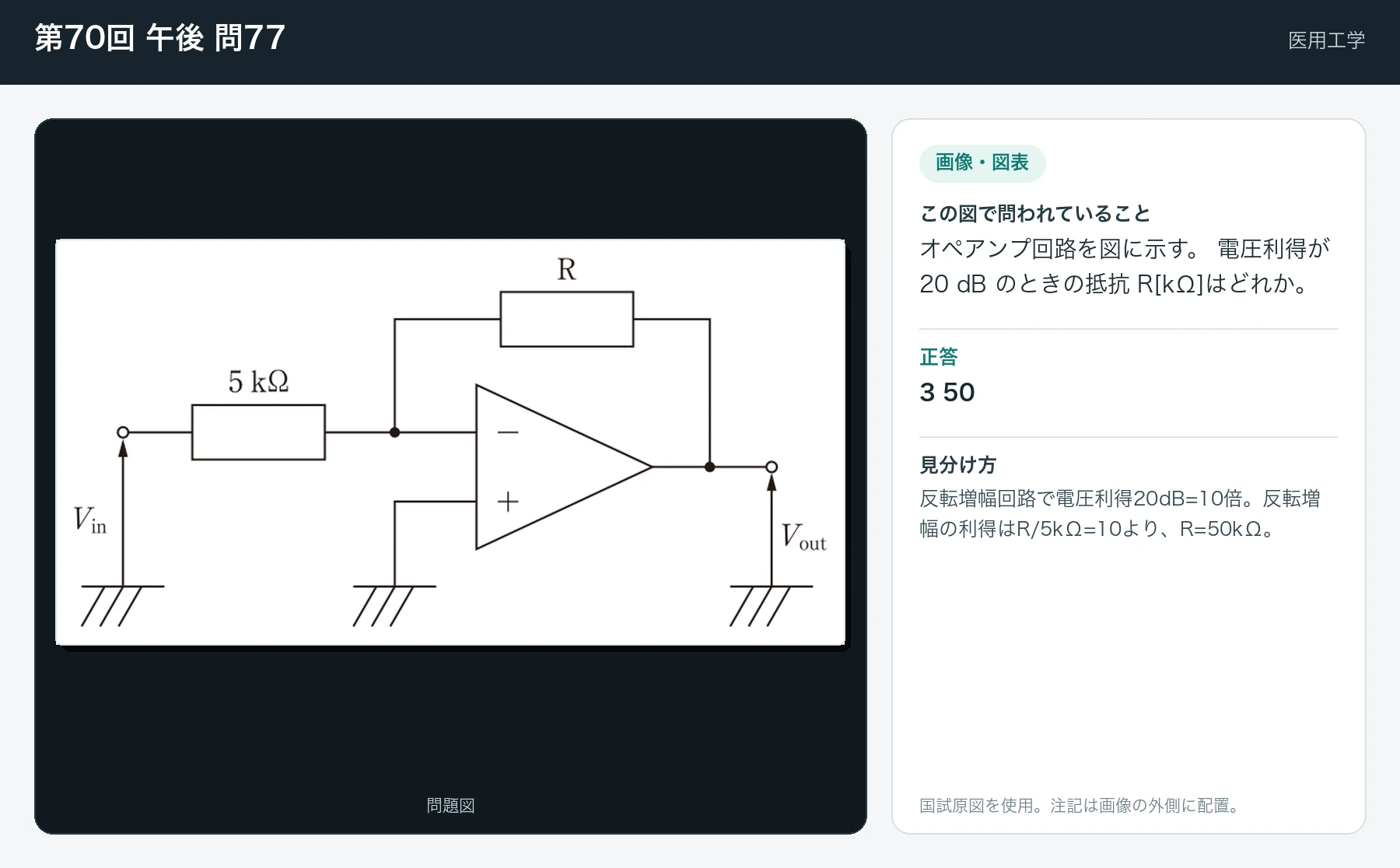

オペアンプ回路を図に示す。 電圧利得が 20 dB のときの抵抗 R[kΩ]はどれか。
- 10.25
- 20.50
- 350
- 4100
- 5500
正答: 3
反転増幅回路で電圧利得20dB=10倍。反転増幅の利得はR/5kΩ=10より、R=50kΩ。
- 1. 0.25kΩでは利得0.05倍。
- 2. 0.50kΩでは利得0.1倍。
- 3. 【正答】 R=50kΩで利得10倍(20dB)。
- 4. 100kΩでは利得20倍(26dB)。
- 5. 500kΩでは利得100倍(40dB)。
