第70回 午後 問78

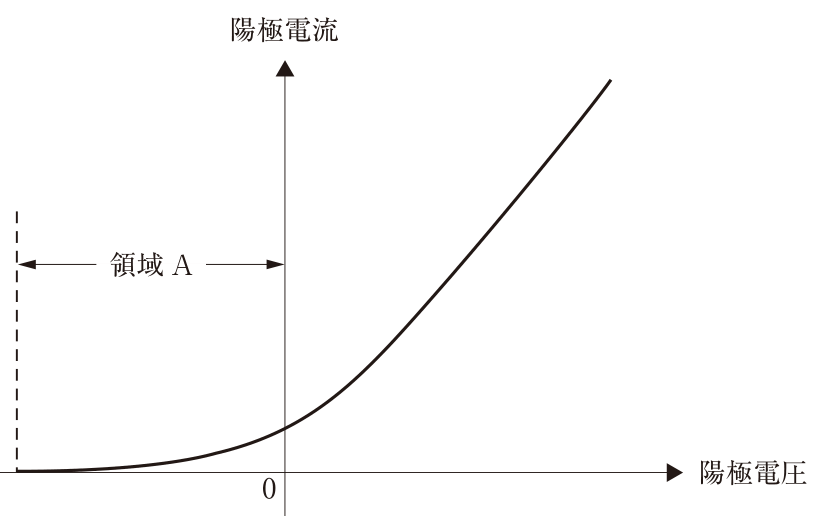

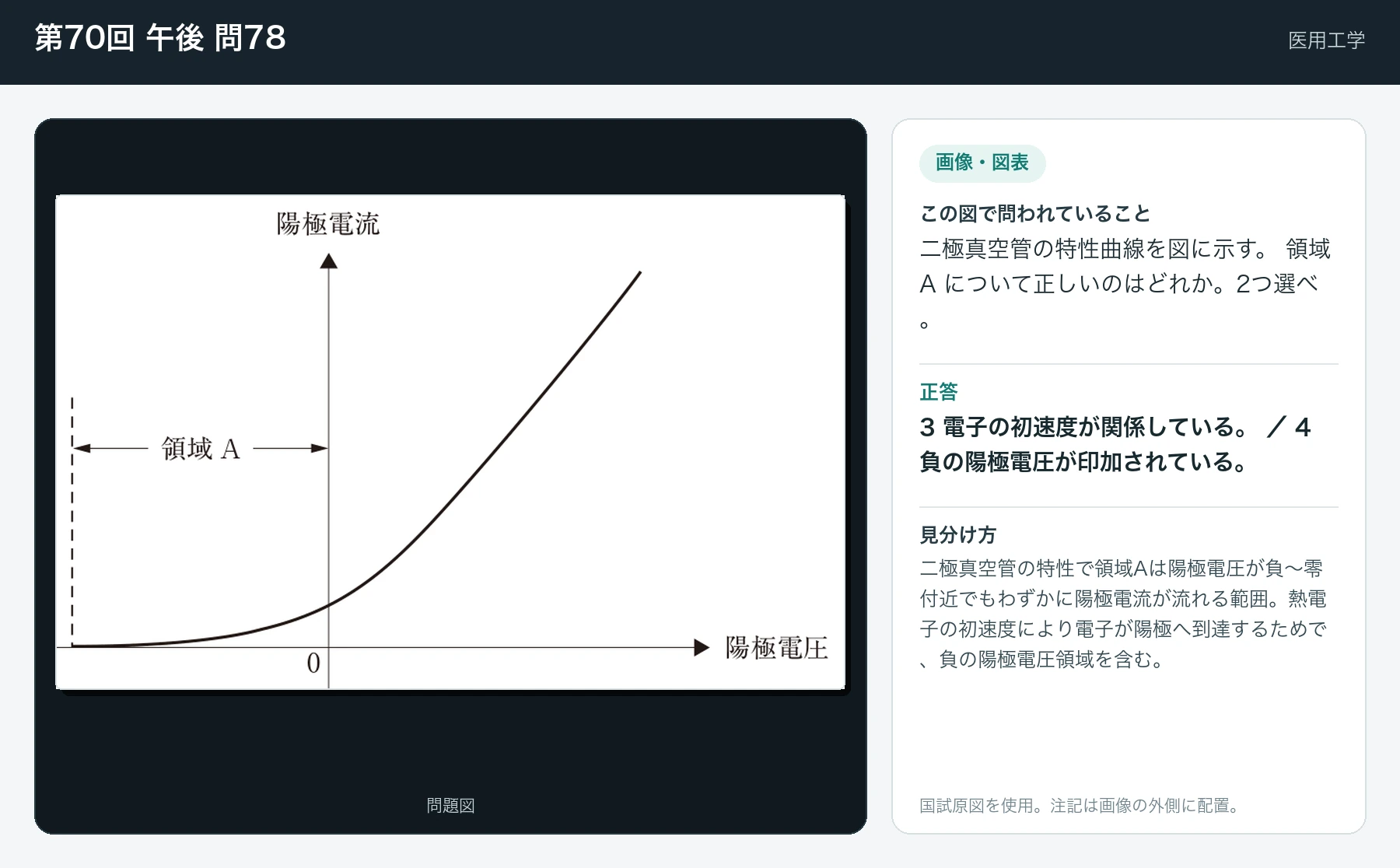

2つ選ぶ二極真空管の特性曲線を図に示す。 領域 A について正しいのはどれか。2つ選べ。
- 1飽和領域である。
- 2空間電荷領域である。
- 3電子の初速度が関係している。
- 4負の陽極電圧が印加されている。
- 5陽極電圧と陽極電流は正比例している。
正答: 3・4
二極真空管の特性で領域Aは陽極電圧が負〜零付近でもわずかに陽極電流が流れる範囲。熱電子の初速度により電子が陽極へ到達するためで、負の陽極電圧領域を含む。
- 1. × 飽和領域は高陽極電圧側で電流が頭打ちになる範囲。
- 2. × 空間電荷制限領域は電流が電圧の3/2乗で増える上昇部。
- 3. ○ 電子の初速度により負電圧でも電流が流れる。
- 4. ○ 領域Aは負の陽極電圧が印加された範囲を含む。
- 5. × 陽極電圧と陽極電流は正比例せず非線形。
