第78回 午後 問1

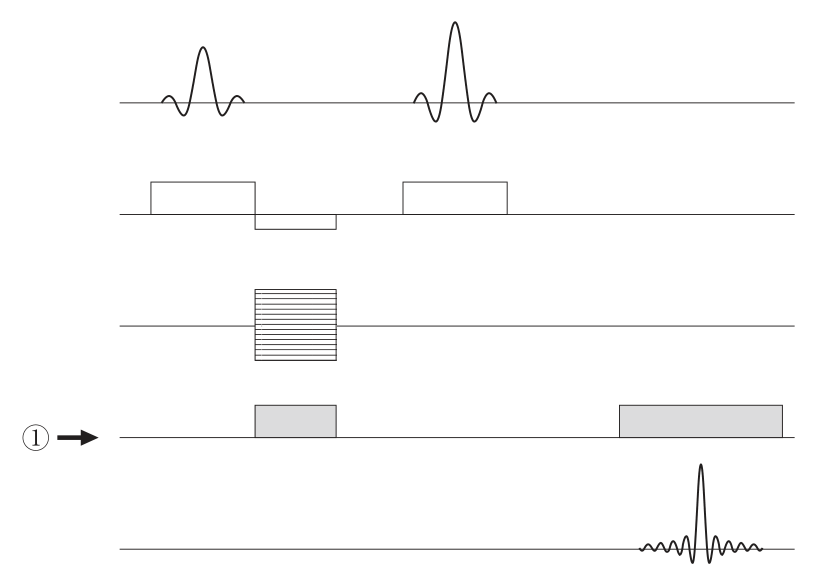

図はスピンエコー法のパルスシーケンスで、矢印①はエコー読み出しに合わせて印加される灰色矩形（読み出し傾斜磁場）の列を指す。この波形を担うのは周波数エンコード傾斜磁場コイルである。

• 1. × 受信コイルは最下段のエコー信号を検出する機器で、傾斜磁場の印加は担わない。
• 2. × 送信コイルは最上段の90°・180°のRFパルスを送出する。
• 3. × スライス選択傾斜磁場はRFと同時（2段目）に印加され、①の位置とは異なる。
• 4. × 位相エンコード傾斜磁場は3段目の階段状に変化する波形である。
• 5. ○ ①はエコー読み出しに同期して印加される周波数エンコード（読み出し）傾斜磁場で、周波数エンコード傾斜磁場コイルが担う。
