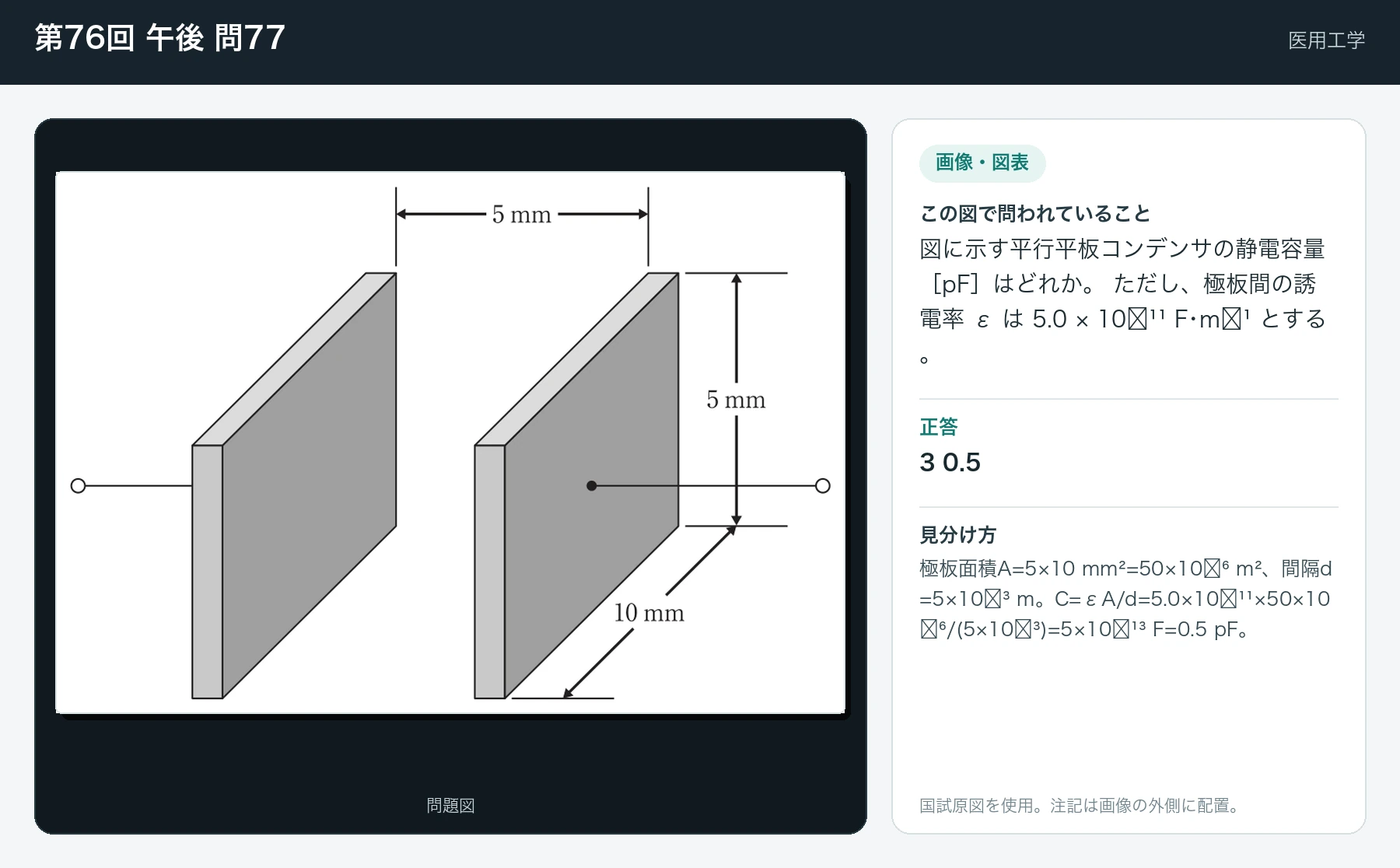

第76回 午後 問77

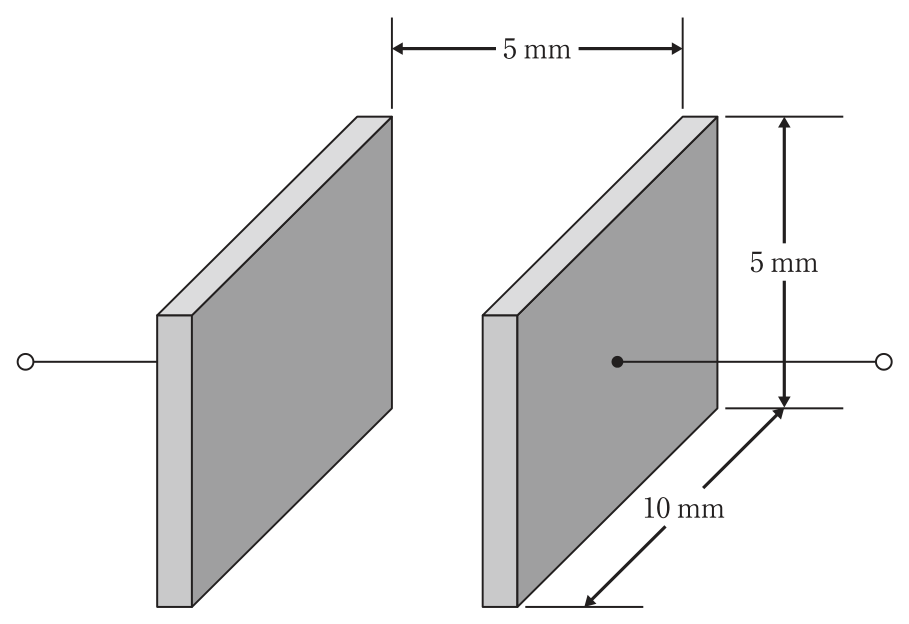

図に示す平行平板コンデンサの静電容量［pF］はどれか。 ただし、極板間の誘電率 ε は 5.0 × 10⁻¹¹ F･m⁻¹ とする。
- 10.1
- 20.2
- 30.5
- 41.0
- 55.0
正答: 3
極板面積A=5×10 mm²=50×10⁻⁶ m²、間隔d=5×10⁻³ m。C=εA/d=5.0×10⁻¹¹×50×10⁻⁶/(5×10⁻³)=5×10⁻¹³ F=0.5 pF。
- 1. 0.1 εA/dの計算値と一致しない
- 2. 0.2 計算値と一致しない
- 3. 【正答】 0.5 C=εA/dで得られる値
- 4. 1.0 計算値と一致しない
- 5. 5.0 計算値と一致しない
