第76回 午前 問76

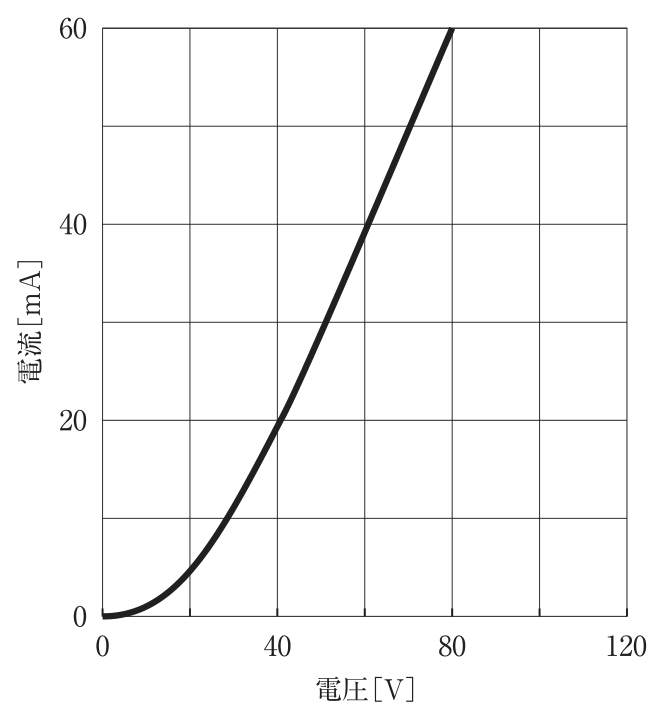

二極管の電圧と電流の関係を図に示す。 この二極管を 1 kΩ の抵抗に直列に接続して 80 V の電圧を加えたとき流れる電流［mA］はどれか。
- 120
- 230
- 340
- 450
- 560
正答: 2
負荷線 Vd＋I×1 kΩ＝80 V〔(80 V, 0)〜(0, 80 mA)〕と二極管特性曲線の交点を読む。交点はVd=50 V・I=30 mAである。
- 1. 負荷線と特性曲線の交点はI=30 mAであり、20 mAではない。
- 2. 【正答】 負荷線と二極管特性の交点（Vd=50 V、I=30 mA）よりI=30 mA。
- 3. 交点はI=30 mAであり、40 mAではない。
- 4. 交点はI=30 mAであり、50 mAではない。
- 5. 60 mAは抵抗を無視して80 Vを直結したときの値で、交点とは異なる。
