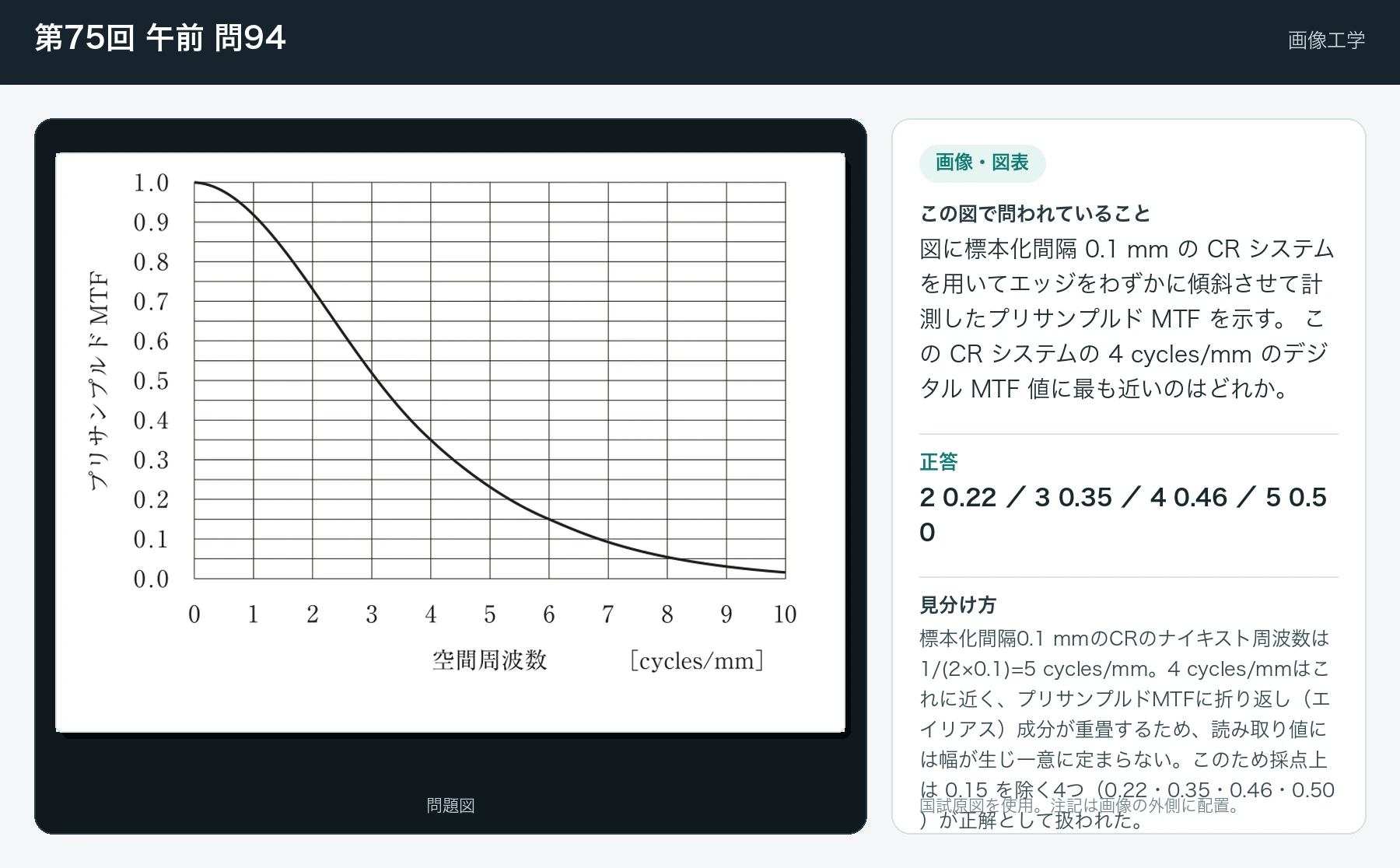

第75回 午前 問94

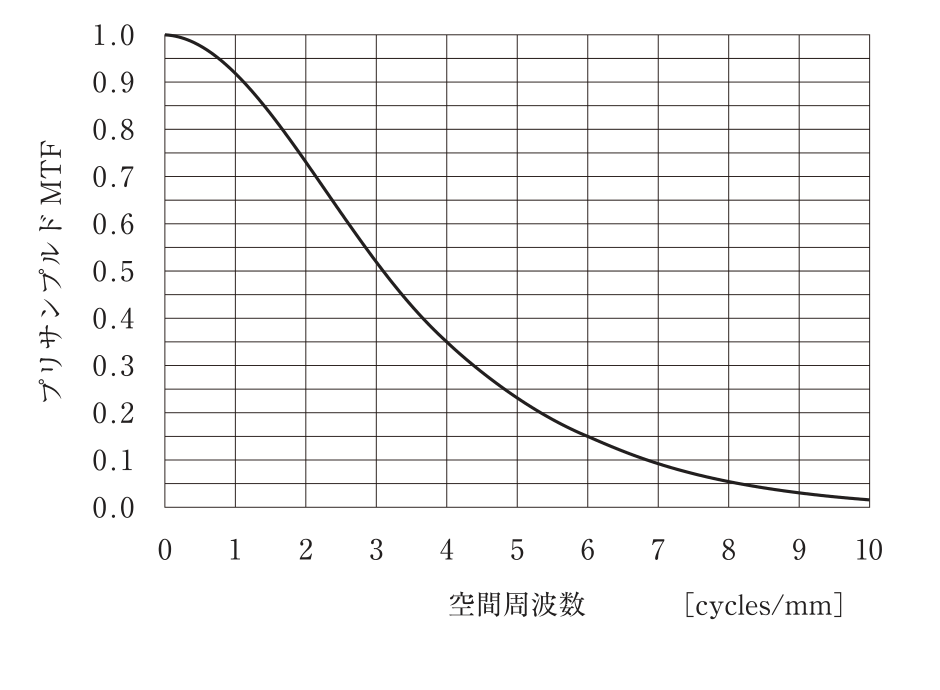

図に標本化間隔 0.1 mm の CR システムを用いてエッジをわずかに傾斜させて計測したプリサンプルド MTF を示す。 この CR システムの 4 cycles/mm のデジタル MTF 値に最も近いのはどれか。
採点上の取扱い設問の不備により、厚生労働省は複数の選択肢を正解として採点しました。第75回国家試験の採点上の取扱いに基づきます。
- 10.15
- 20.22
- 30.35
- 40.46
- 50.50
正答: 2・3・4・5
標本化間隔0.1 mmのCRのナイキスト周波数は1/(2×0.1)=5 cycles/mm。4 cycles/mmはこれに近く、プリサンプルドMTFに折り返し（エイリアス）成分が重畳するため、読み取り値には幅が生じ一意に定まらない。このため採点上は 0.15 を除く4つ（0.22・0.35・0.46・0.50）が正解として扱われた。
- 1. 0.15 は採点上の正解に含まれない。
- 2. 【正答】 0.22
- 3. 【正答】 0.35
- 4. 【正答】 0.46
- 5. 【正答】 0.50
