第75回 午前 問71

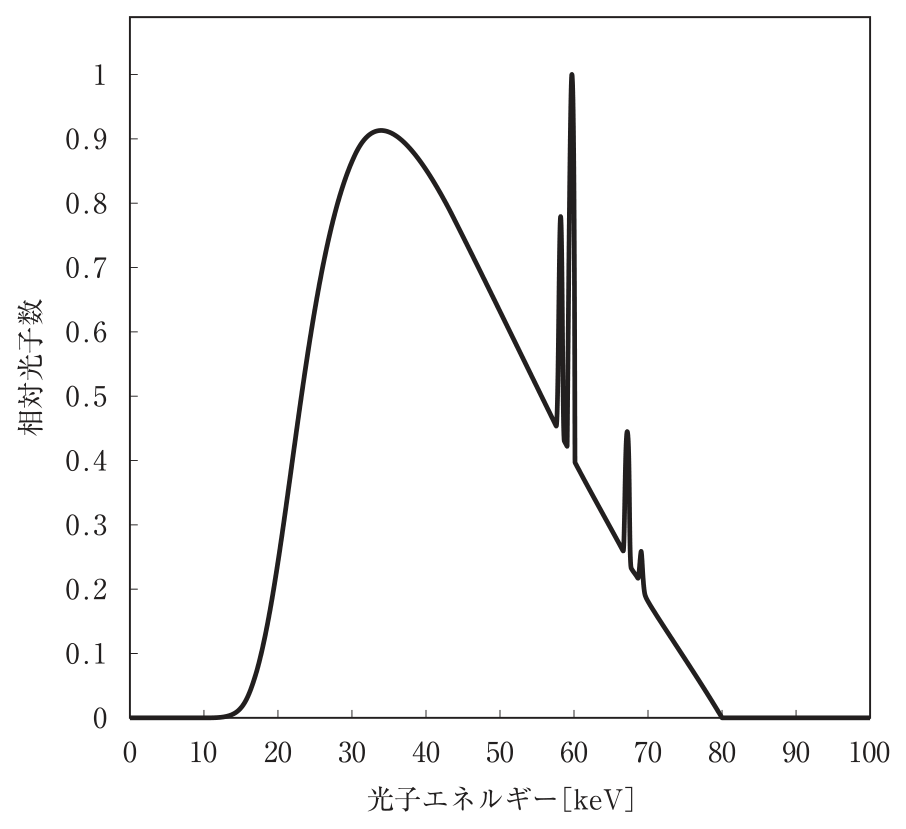

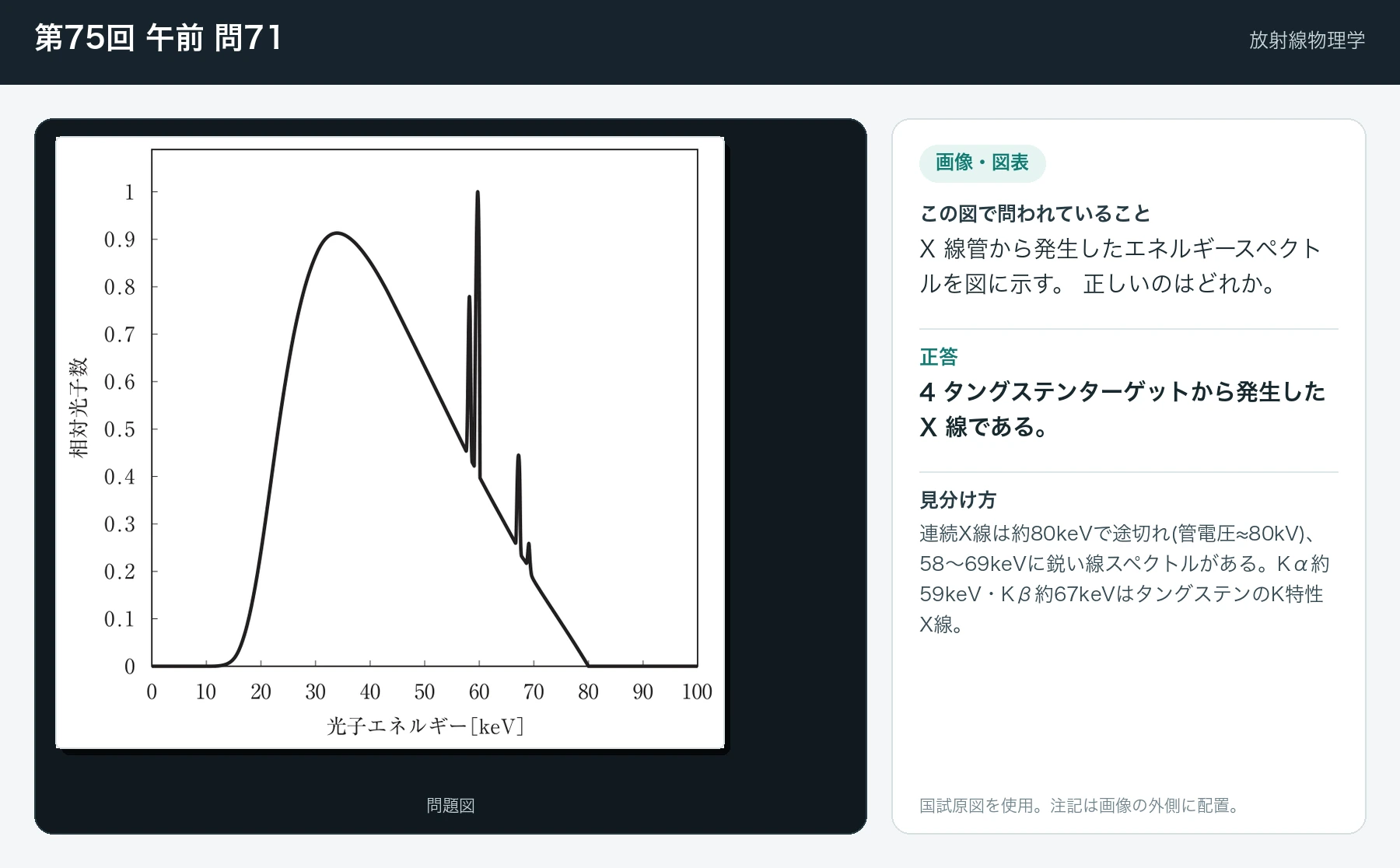

X 線管から発生したエネルギースペクトルを図に示す。 正しいのはどれか。
- 1管電圧は 100 kV である。
- 2付加フィルタの吸収端が観察される。
- 3K 特性 X 線と L 特性 X 線が観察される。
- 4タングステンターゲットから発生した X 線である。
- 5連続スペクトルより線スペクトルの発生した割合が多い。
正答: 4
連続X線は約80keVで途切れ(管電圧≈80kV)、58〜69keVに鋭い線スペクトルがある。Kα約59keV・Kβ約67keVはタングステンのK特性X線。
- 1. × 連続X線の最大エネルギーは約80keVで管電圧は約80kV
- 2. × ピークは付加フィルタの吸収端ではなく特性X線
- 3. × L特性X線は約10keVで図に現れず、観察されるのはK特性X線のみ
- 4. ○ 58〜69keVのK特性X線はタングステンターゲット由来
- 5. × スペクトル面積は連続X線が線スペクトルより大きい
