第74回 午後 問77

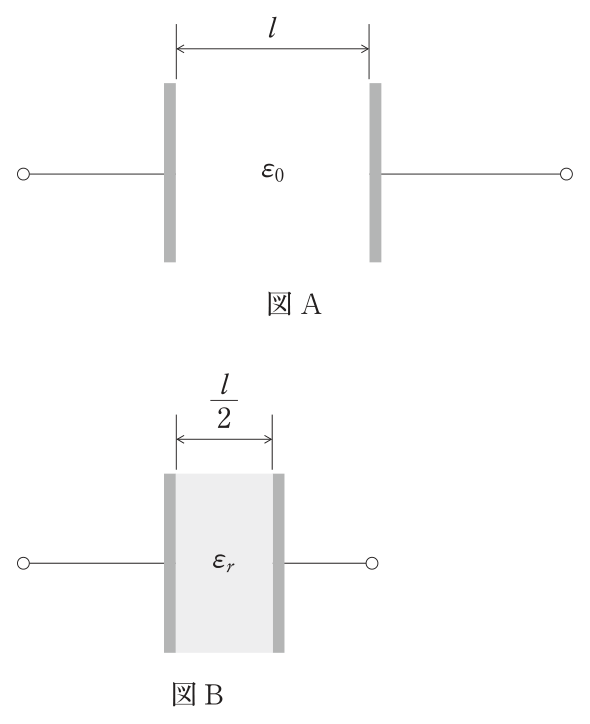

平行板コンデンサを図Aに示す。これを図Bのように電極間距離l[m]を半分にし、比誘電率εrが3の誘電体を入れたとき、静電容量[F]は何倍になるか。ただし、ε0は真空中の誘電率とする。

問題図
  1. 11
  2. 22
  3. 34
  4. 46
  5. 59

正答: 4

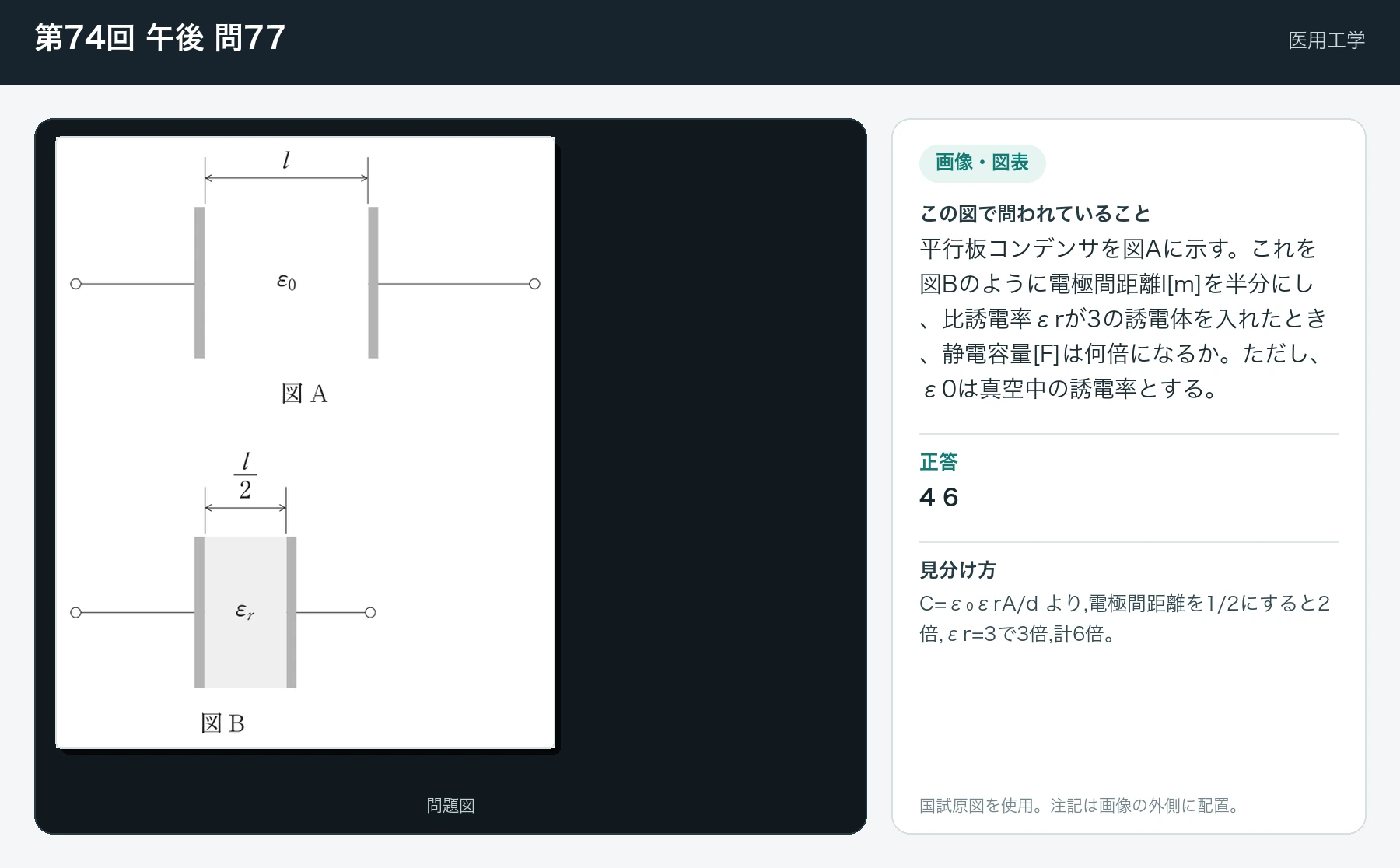

第74回 午後 問77の画像と見分け方
元の問題図と見分け方を1枚で確認

C=ε₀εrA/d より,電極間距離を1/2にすると2倍,εr=3で3倍,計6倍。

  • 1. 距離短縮と誘電体で容量は増える
  • 2. 距離1/2のみなら2倍
  • 3. 4倍にはならない
  • 4. 【正答】 距離1/2(×2)×εr3(×3)=6倍
  • 5. 距離1/2と誘電体では9倍にならない
