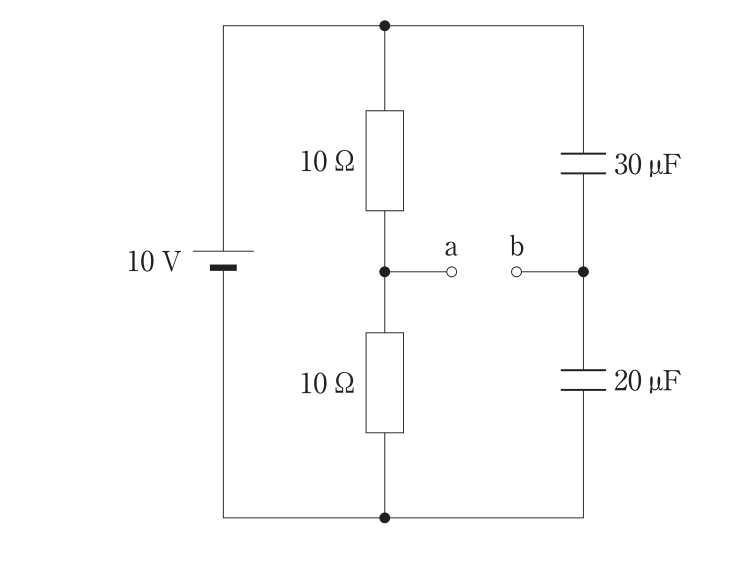

第74回 午前 問76

正答: 2

各枝の電流をキルヒホッフの法則で求め、a点とb点の電位を基準点から計算してその差をとる。

• 1. × 0Vは橋絡が平衡している場合の値で、この回路の各抵抗値では成立しない。
• 2. ○ 各節点方程式を解くとa-b間の電位差は1Vとなり、他の候補値は節点電位の計算と一致しない。
• 3. × 3Vは電位差を過大に見積もった値で、電流分配の計算結果と一致しない。
• 4. × 5Vは電源電圧に近い値で、抵抗による分圧を経たa-b間電位差としては大きすぎる。
• 5. × 6Vは電源電圧そのものに相当し、a-b間の電位差ではない。
