第74回 午前 問9

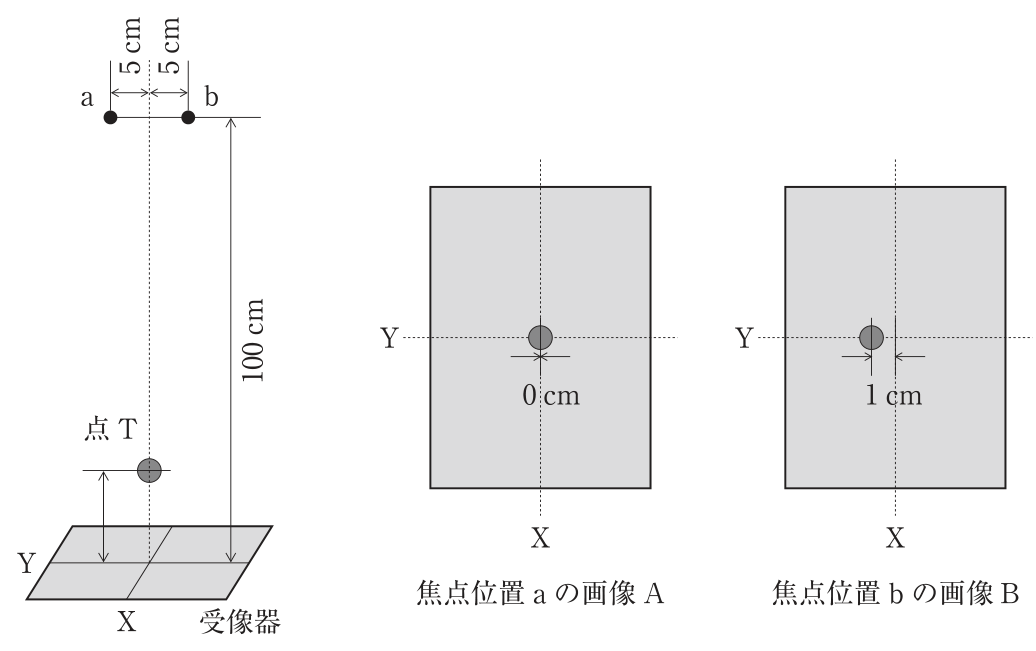

[図あり] 図に示す受像器から離れた位置にある点Tを受像器X軸中心より左右に各5cm移動させた焦点位置a、bで撮影したところ、画像A、B上の異なる位置に投影された。 点Tの受像器面からの距離[cm]に最も近いのはどれか。 ただし、受像器は固定、焦点は点焦点、焦点受像器間距離は100cmとする。
- 17.2
- 29.1
- 311.8
- 413.7
- 516.7
正答: 2
図で焦点をa→b(10cm)動かすと点Tの投影は0cm→1cmへ1cmずれる。ずれ量=焦点移動量×h/(100−h)より 10h/(100−h)=1 を解くと h≒9.1cm。
- 1. × 投影ずれが1cmに達しない
- 2. ○ 10h/(100−h)=1 より h≒9.1cm
- 3. × ずれが1cmを超える
- 4. ×
- 5. ×
