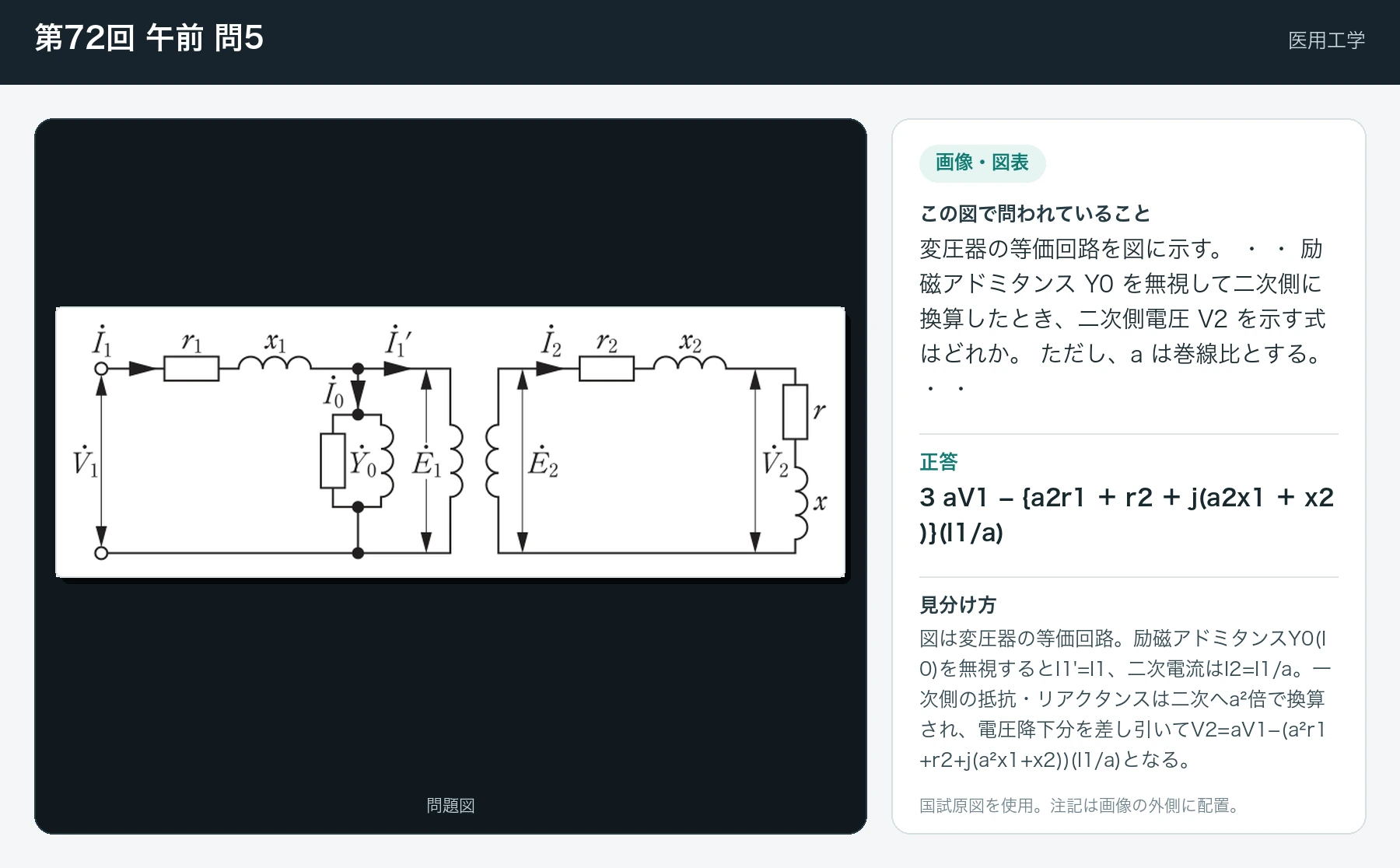

第72回 午前 問5

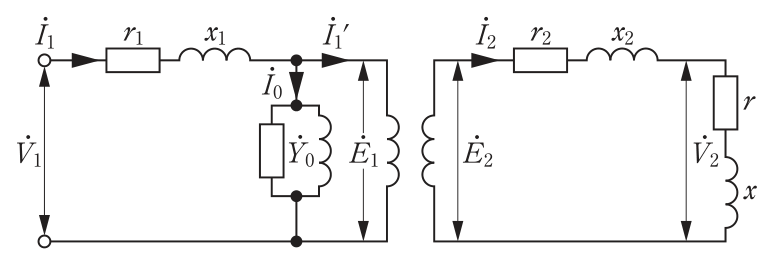

変圧器の等価回路を図に示す。 ・ ・ 励磁アドミタンス Y0 を無視して二次側に換算したとき、二次側電圧 V2 を示す 式はどれか。 ただし、a は巻線比とする。 ・ ・
- 1aV1 ＋ {a2r1 ＋ r2 ＋ j(a2x1 ＋ x2)}aI1
- 2aV1 ＋ {a2r1 ＋ r2 ＋ j(a2x1 ＋ x2)}a2I1
- 3aV1 − {a2r1 ＋ r2 ＋ j(a2x1 ＋ x2)}(I1/a)
- 4aV1 − {r1 ＋ a2r2 ＋ j(x1 ＋ a2x2)}(I1/a)
- 5aV1 ＋ {a2r1 ＋ r2 ＋ j(a2x1 ＋ x2)}(I1/a)
正答: 3
図は変圧器の等価回路。励磁アドミタンスY0(I0)を無視するとI1'=I1、二次電流はI2=I1/a。一次側の抵抗・リアクタンスは二次へa²倍で換算され、電圧降下分を差し引いてV2=aV1−(a²r1+r2+j(a²x1+x2))(I1/a)となる。
- 1. × 電流係数がaI1で誤り(I2=I1/a)
- 2. × 電流係数がa²I1で誤り
- 3. ○ 降下分を(I1/a)で引く正しい式
- 4. × 一次側r・xの換算係数が逆
- 5. × 降下項の符号が＋で誤り
