第71回 午前 問46

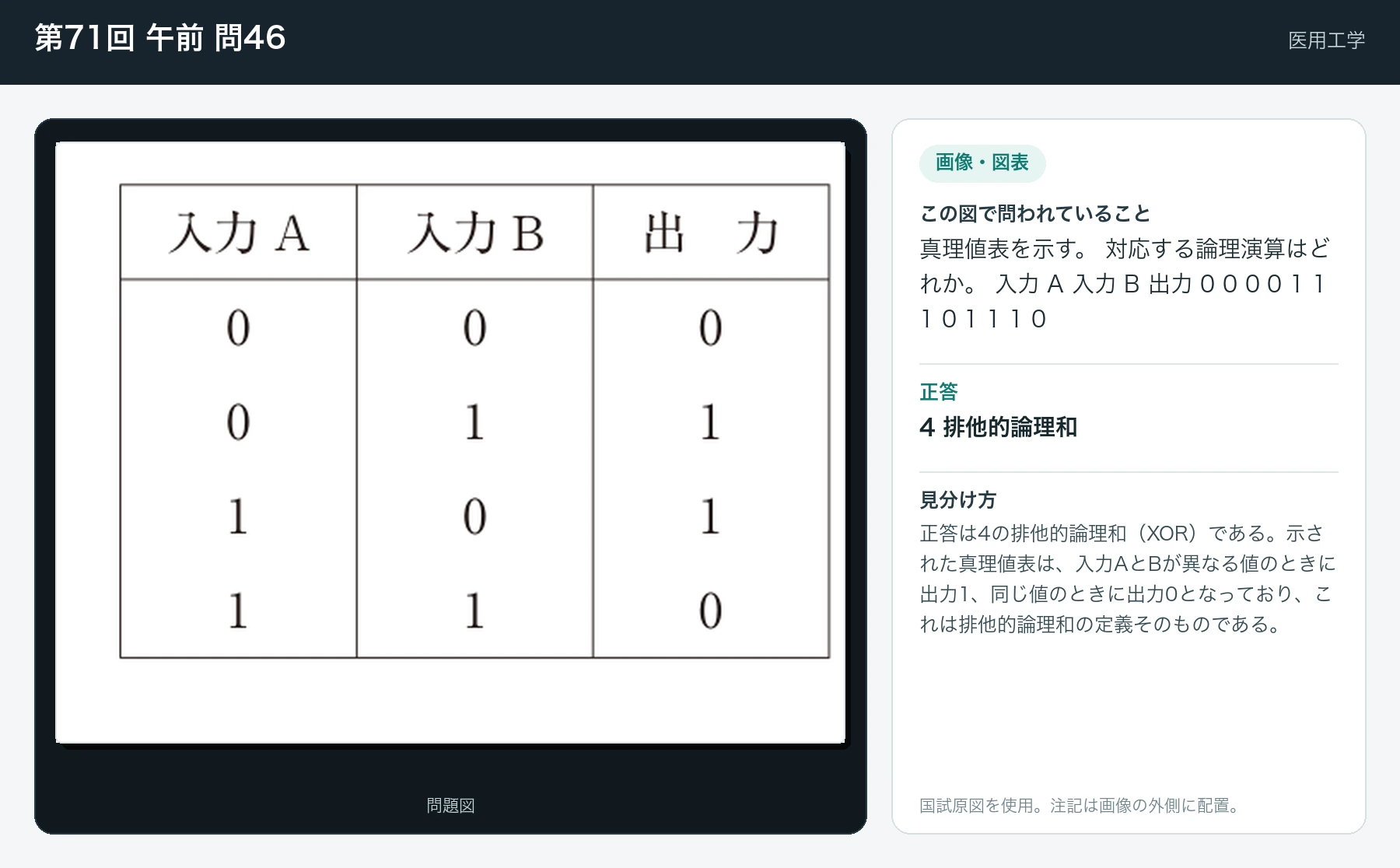

正答は4の排他的論理和（XOR）である。示された真理値表は、入力AとBが異なる値のときに出力1、同じ値のときに出力0となっており、これは排他的論理和の定義そのものである。

• 1. × 論理否定。1入力に対する演算であり、2入力の本表とは形式が異なる。
• 2. × 否定論理積（NAND）。両方1のときのみ出力0で他は1となり、本表と一致しない。
• 3. × 否定論理和（NOR）。両方0のときのみ出力1で他は0となり、本表と一致しない。
• 4. ○ 排他的論理和（XOR）。入力が異なるとき1、同じとき0となる本表と一致する。
• 5. × 否定排他的論理和（XNOR）。入力が同じとき1、異なるとき0となり、本表と逆になる。
