第70回 午前 問77

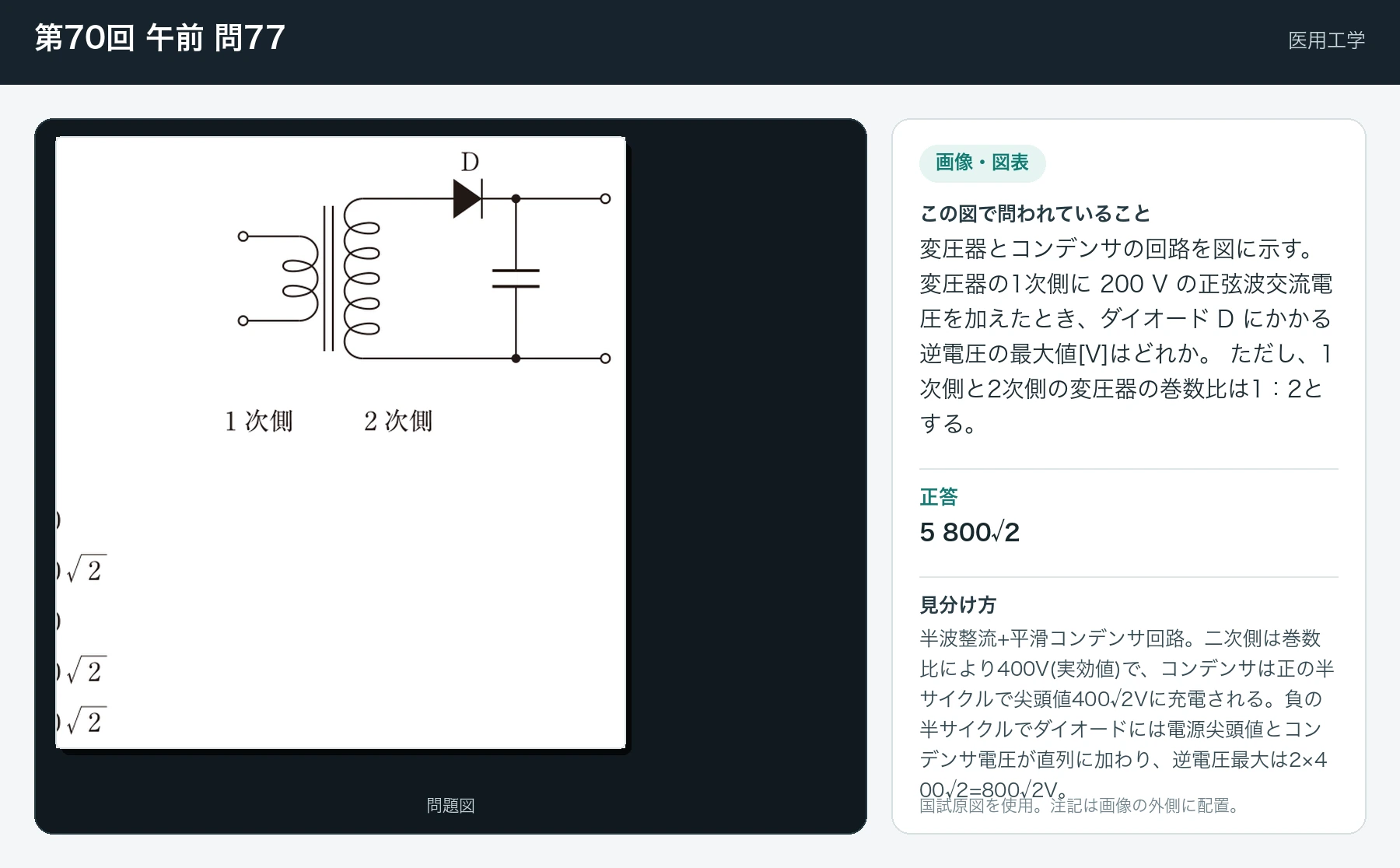

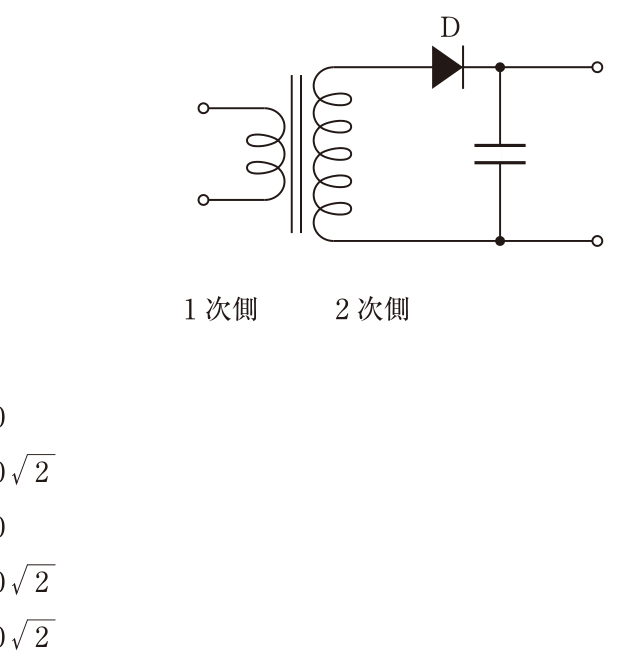

変圧器とコンデンサの回路を図に示す。 変圧器の1次側に 200 V の正弦波交流電圧を加えたとき、ダイオード D にかか る逆電圧の最大値[V]はどれか。 ただし、1次側と2次側の変圧器の巻数比は1：2とする。
- 1200
- 2200√2
- 3400
- 4400√2
- 5800√2
正答: 5
半波整流+平滑コンデンサ回路。二次側は巻数比により400V(実効値)で、コンデンサは正の半サイクルで尖頭値400√2Vに充電される。負の半サイクルでダイオードには電源尖頭値とコンデンサ電圧が直列に加わり、逆電圧最大は2×400√2=800√2V。
- 1. × 200Vは実効値そのままで整流・平滑を考慮していない。
- 2. × 200√2は片側尖頭値のみ。
- 3. × 400は二次側実効値で尖頭化・逆電圧倍化を含まない。
- 4. × 400√2は二次側尖頭値のみで逆電圧の倍化を含まない。
- 5. ○ 平滑コンデンサによりダイオード逆電圧は二次側尖頭値の2倍=800√2V。
