第75回 午後 問46

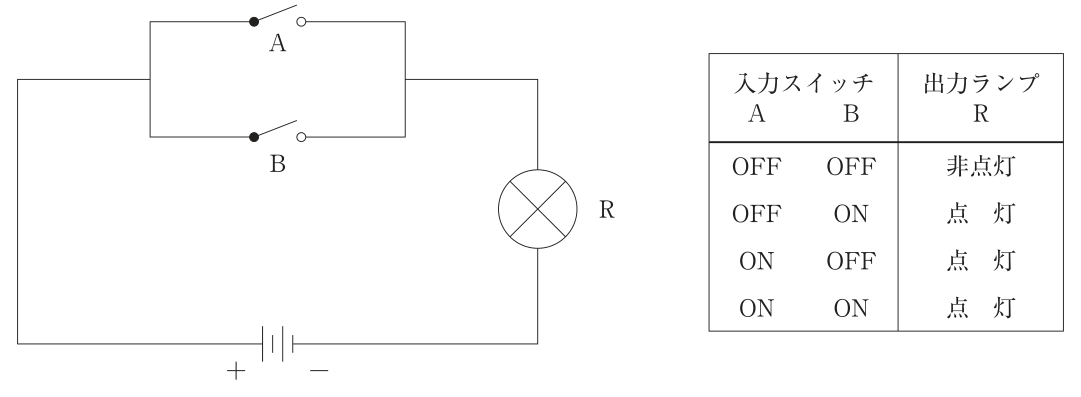

図に示す回路を表す演算はどれか。
- 1論理積演算
- 2論理和演算
- 3否定論理積演算
- 4否定論理和演算
- 5排他的論理和演算
正答: 2
スイッチA・Bが並列接続され、いずれかがONでランプが点灯する。真理値表もOFF/OFFのみ非点灯で論理和(OR)。
- 1. × 論理積は両方ONで点灯する直列構成
- 2. ○ 並列でいずれかONにより点灯し論理和
- 3. × 否定論理積は出力が反転する
- 4. × 否定論理和は出力が反転する
- 5. × 排他的論理和は両ONで非点灯となる
