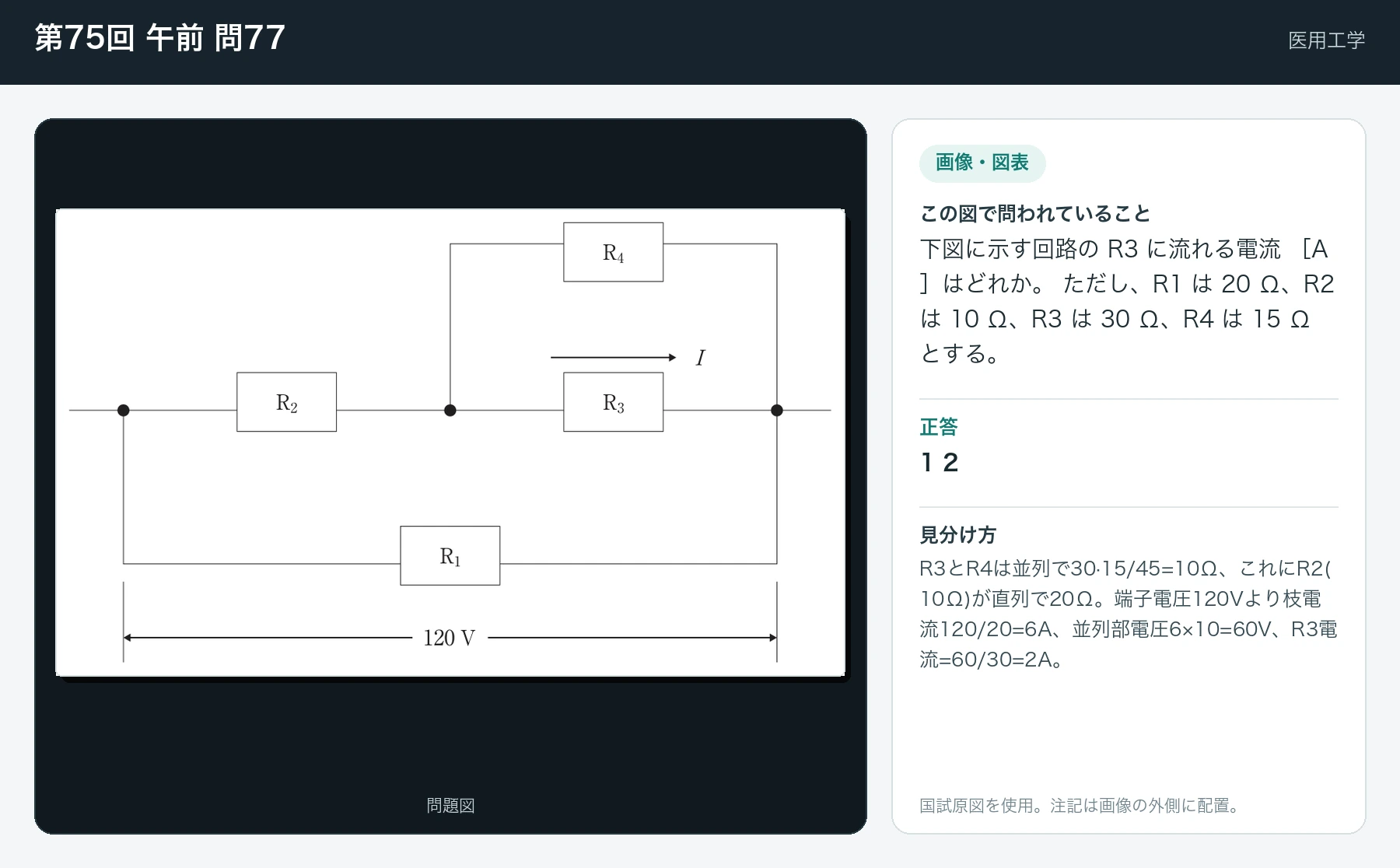

第75回 午前 問77

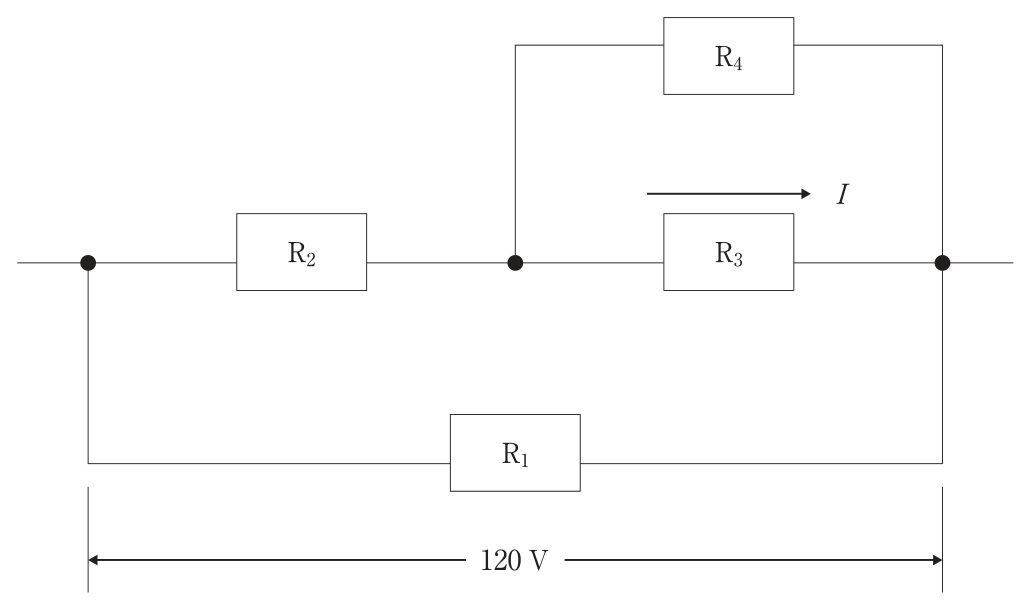

下図に示す回路の R3 に流れる電流 ［A］はどれか。 ただし、R1 は 20 Ω、R2 は 10 Ω、R3 は 30 Ω、R4 は 15 Ω とする。
- 12
- 24
- 36
- 410
- 512
正答: 1
R3とR4は並列で30·15/45=10Ω、これにR2(10Ω)が直列で20Ω。端子電圧120Vより枝電流120/20=6A、並列部電圧6×10=60V、R3電流=60/30=2A。
- 1. ○ 並列部60VをR3の30Ωで割り2A
- 2. × 4Aは並列部の分流計算に合わない
- 3. × 6Aは枝全体の電流でR3のみではない
- 4. × 10Aは過大
- 5. × 12Aは過大
