第74回 午後 問45

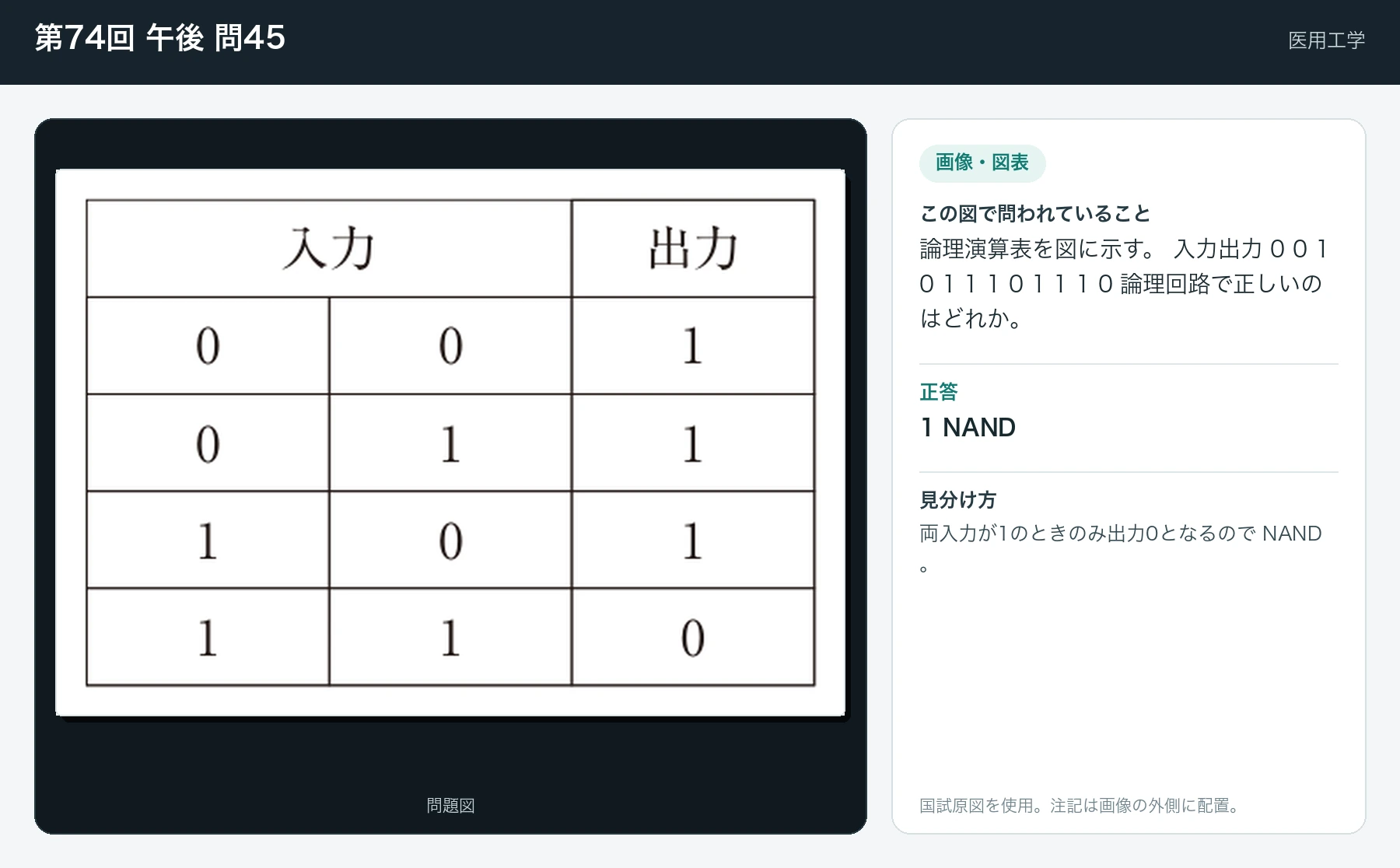

論理演算表を図に示す。 入力出力 0 0 1 0 1 1 1 0 1 1 1 0 論理回路で正しいのはどれか。

問題図
  1. 1NAND
  2. 2NOR
  3. 3否定
  4. 4論理積
  5. 5論理和

正答: 1

第74回 午後 問45の画像と見分け方
元の問題図と見分け方を1枚で確認

両入力が1のときのみ出力0となるので NAND。

  • 1. 【正答】 正しい記述：(1,1)のみ0=NAND
  • 2. 誤った記述：NORは片方でも1なら0
  • 3. 誤った記述：否定は入力が1つの回路
  • 4. 誤った記述：論理積は(1,1)で1
  • 5. 誤った記述：論理和は(0,0)でのみ0
