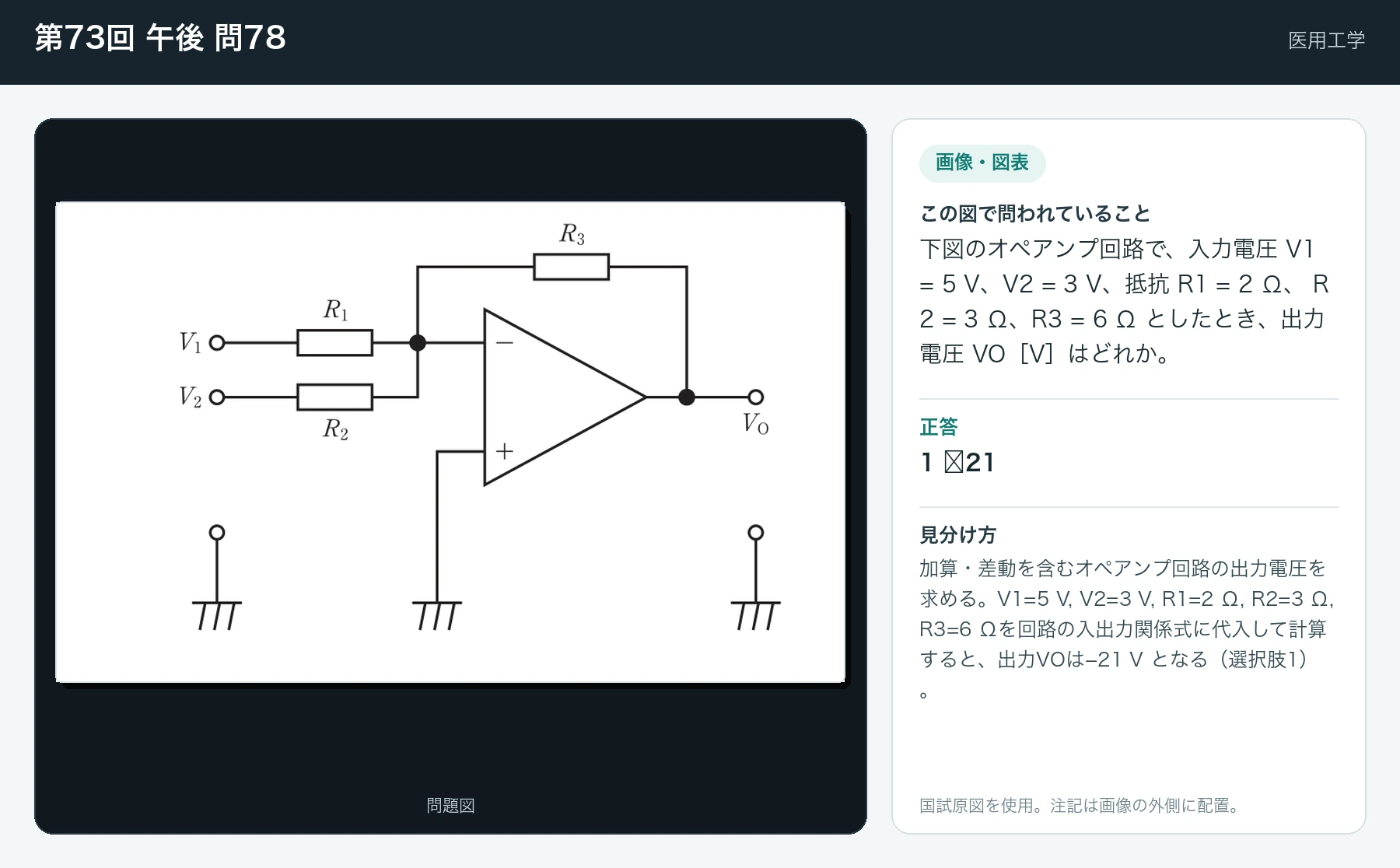

第73回 午後 問78

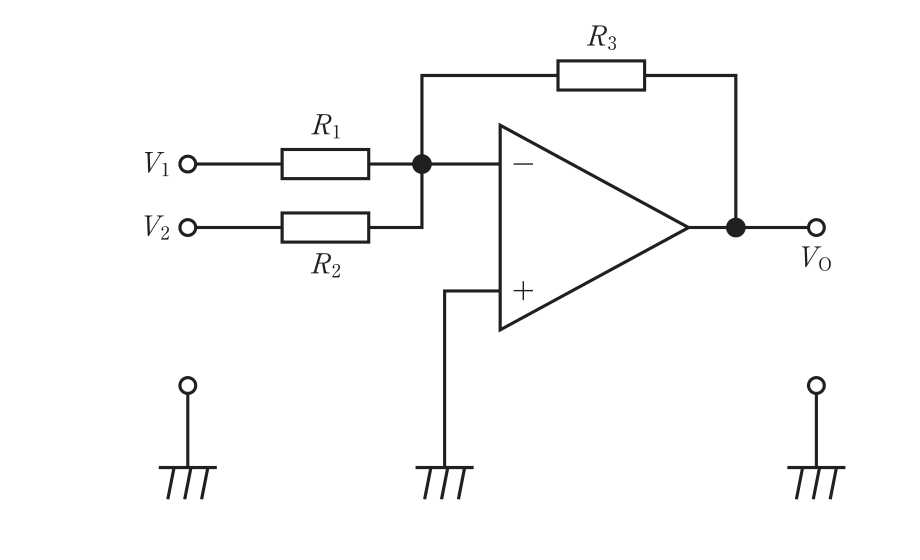

加算・差動を含むオペアンプ回路の出力電圧を求める。V1=5 V, V2=3 V, R1=2 Ω, R2=3 Ω, R3=6 Ωを回路の入出力関係式に代入して計算すると、出力VOは−21 V となる（選択肢1）。

• 【正答】 回路方程式に各値を代入するとVO=−21 Vとなり、これが正しい。
• −19 Vは抵抗比または符号の扱いを誤った値である。
• 13 Vは出力極性（負）を取り違えた誤り。
• 19 Vは符号が逆で、正しくは負の値である。
• 21 Vは大きさは合うが極性が誤り。正しくは−21 Vである。
