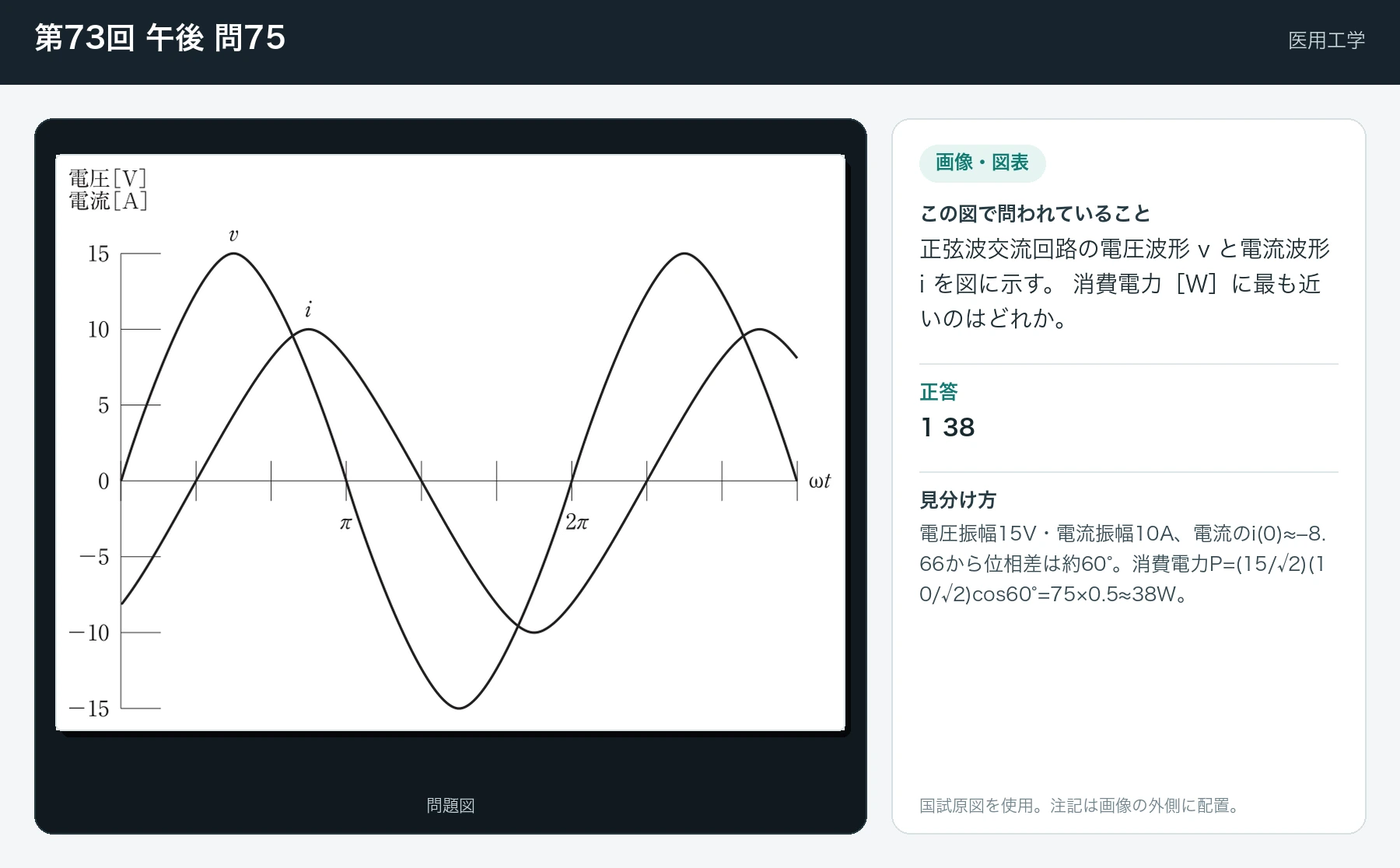

第73回 午後 問75

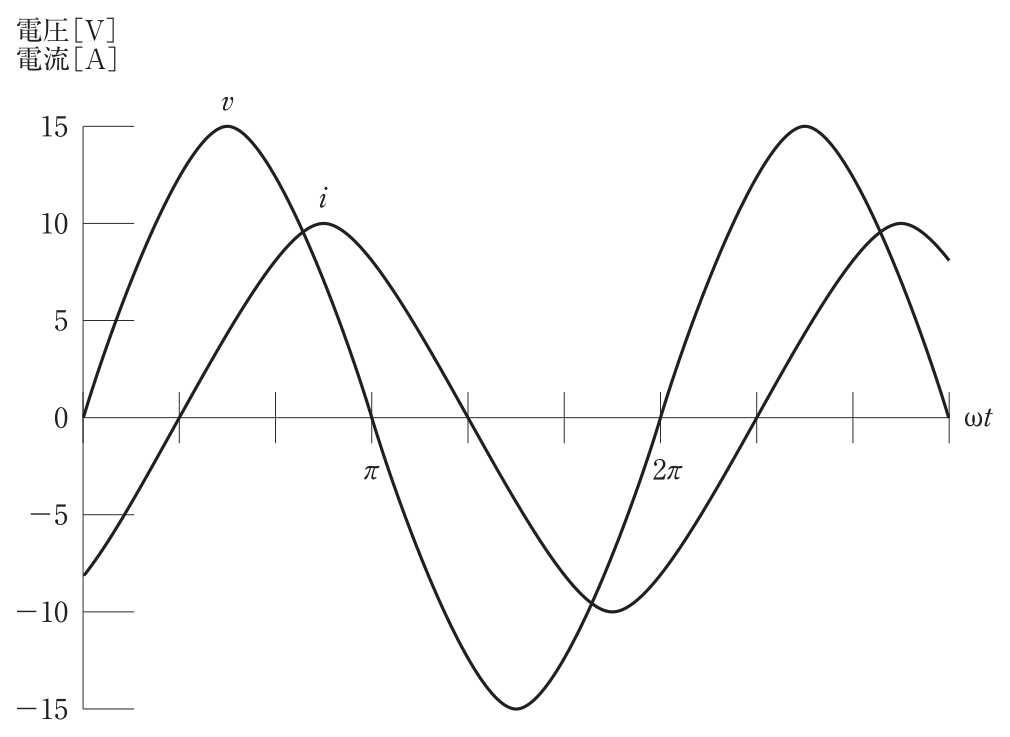

電圧振幅15V・電流振幅10A、電流のi(0)≈−8.66から位相差は約60°。消費電力P=(15/√2)(10/√2)cos60°=75×0.5≈38W。

• 1. 【正答】 約38Wで最も近い。
• 2. 65Wは力率を過大評価している。
• 3. 75Wは位相差0(力率1)の場合の値。
• 4. 130Wは過大。
• 5. 150Wは振幅の積で、実効値・力率を無視している。
