第73回 午前 問93

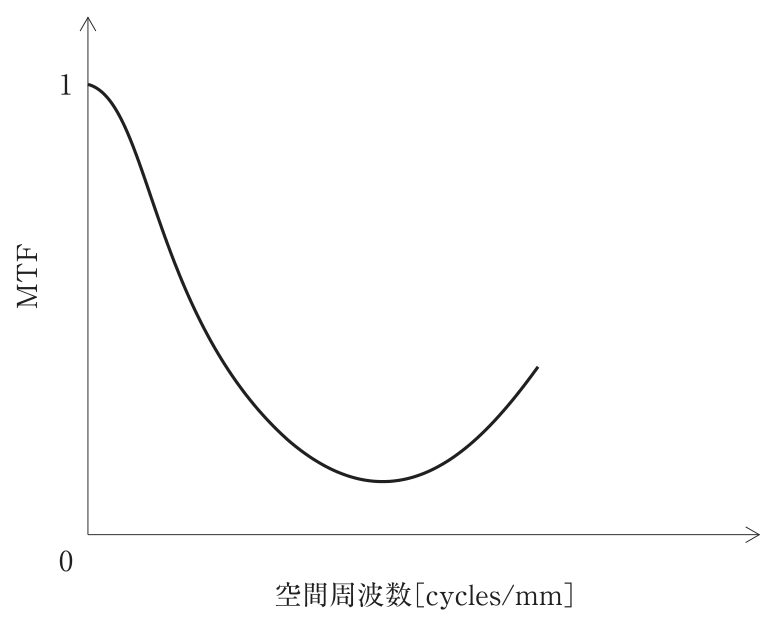

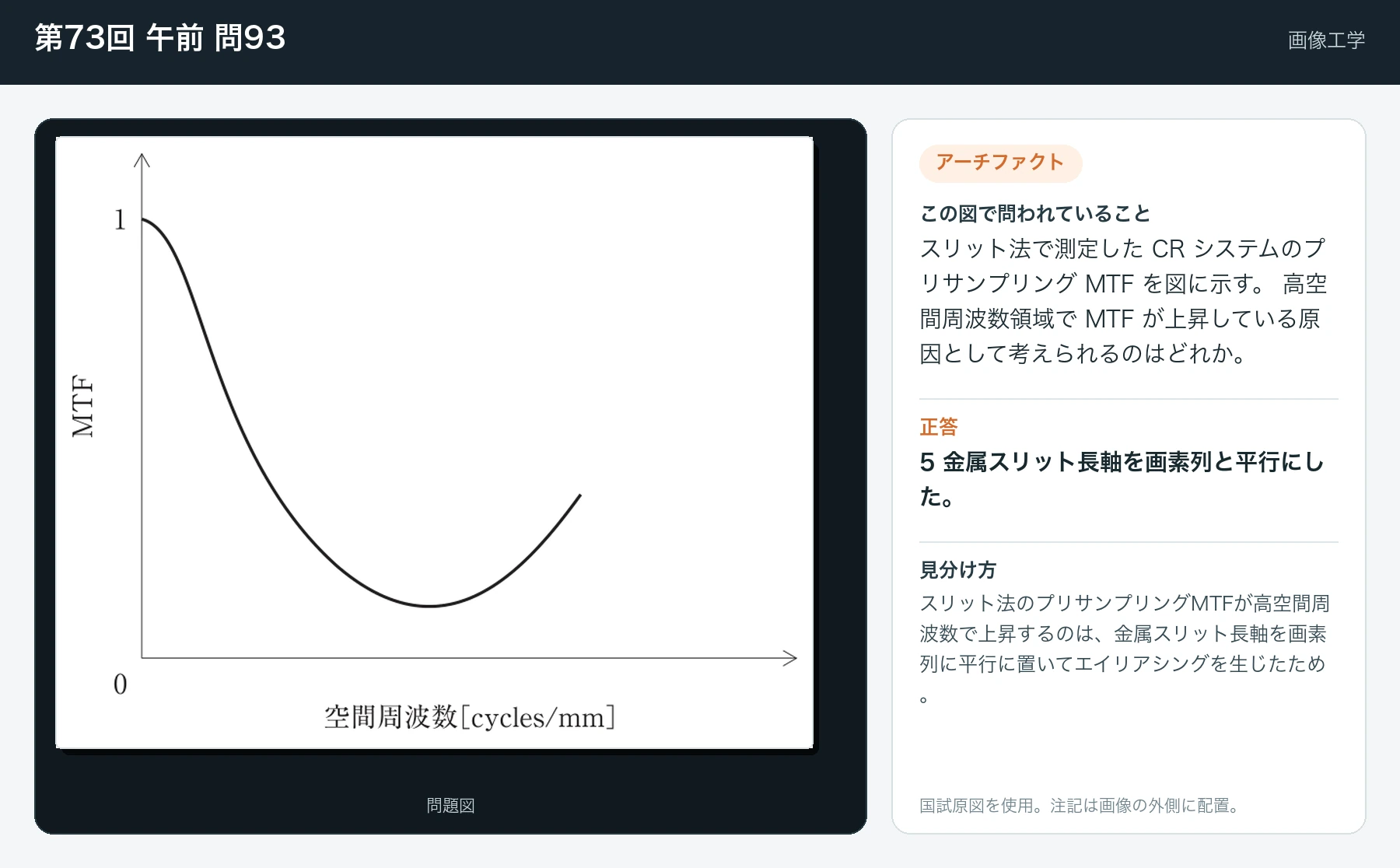

スリット法で測定した CR システムのプリサンプリング MTF を図に示す。 高空間周波数領域で MTF が上昇している原因として考えられるのはどれか。
- 1階調処理が影響した。
- 2有効露光量変換を行わなかった。
- 3イメージングプレートが劣化していた。
- 4量子モトルによる雑音が強く影響した。
- 5金属スリット長軸を画素列と平行にした。
正答: 5
スリット法のプリサンプリングMTFが高空間周波数で上昇するのは、金属スリット長軸を画素列に平行に置いてエイリアシングを生じたため。
- 1. × 階調処理は濃度変換でありMTFの高域上昇の原因にならない。
- 2. × 有効露光量変換の有無はこの上昇を説明しない。
- 3. × IPの劣化はMTFを低下させる要因で上昇させない。
- 4. × 量子モトルは雑音でありMTFの系統的上昇にはならない。
- 5. ○ スリット長軸を画素列に平行にするとエイリアシングで高域MTFが見かけ上上昇する。
