第72回 午後 問94

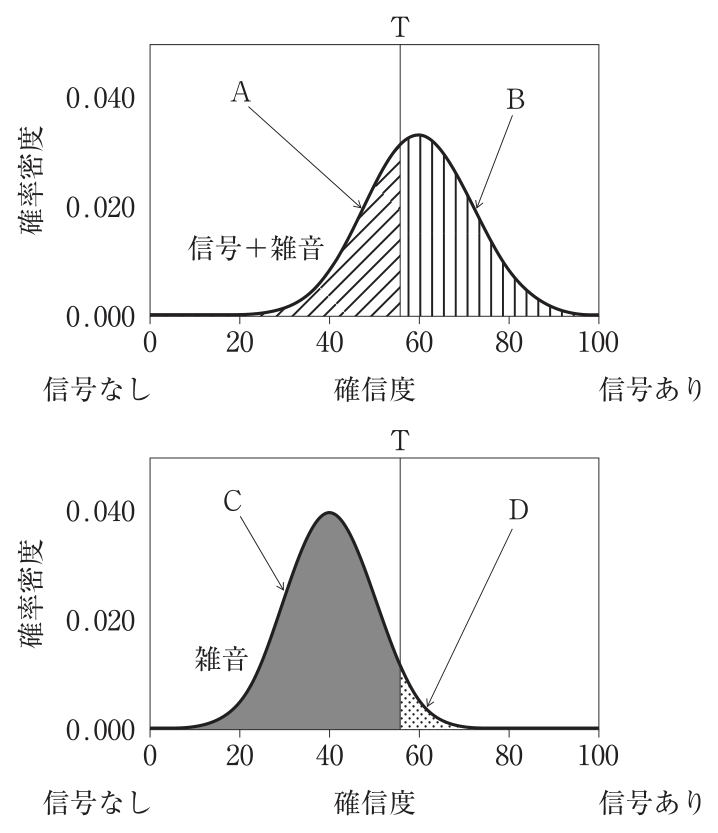

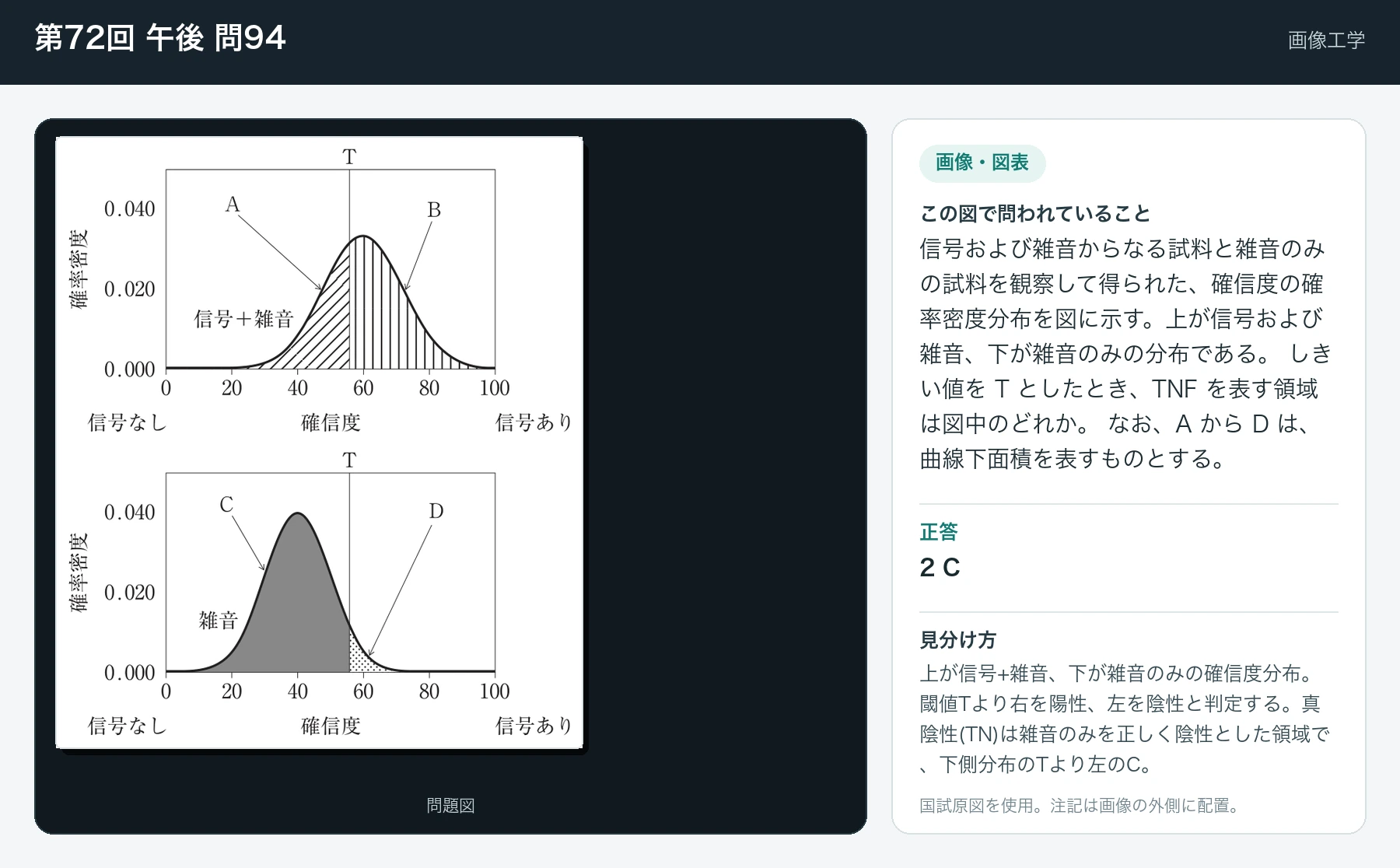

信号および雑音からなる試料と雑音のみの試料を観察して得られた、確信度の確率密度分布を図に示す。上が信号および雑音、下が雑音のみの分布である。 しきい値を T としたとき、TNF を表す領域は図中のどれか。 なお、A から D は、曲線下面積を表すものとする。
- 1A
- 2C
- 3D
- 4A ＋ C
- 5B ＋ D
正答: 2
上が信号+雑音、下が雑音のみの確信度分布。閾値Tより右を陽性、左を陰性と判定する。真陰性(TN)は雑音のみを正しく陰性とした領域で、下側分布のTより左のC。
- 1. A は信号+雑音の陰性側(偽陰性)
- 2. 【正答】 C が雑音のみでT未満の真陰性領域
- 3. D は雑音のみの陽性側(偽陽性)
- 4. A＋Cは真陰性のみを表さない
- 5. B＋Dは真陰性ではない
