第72回 午前 問95

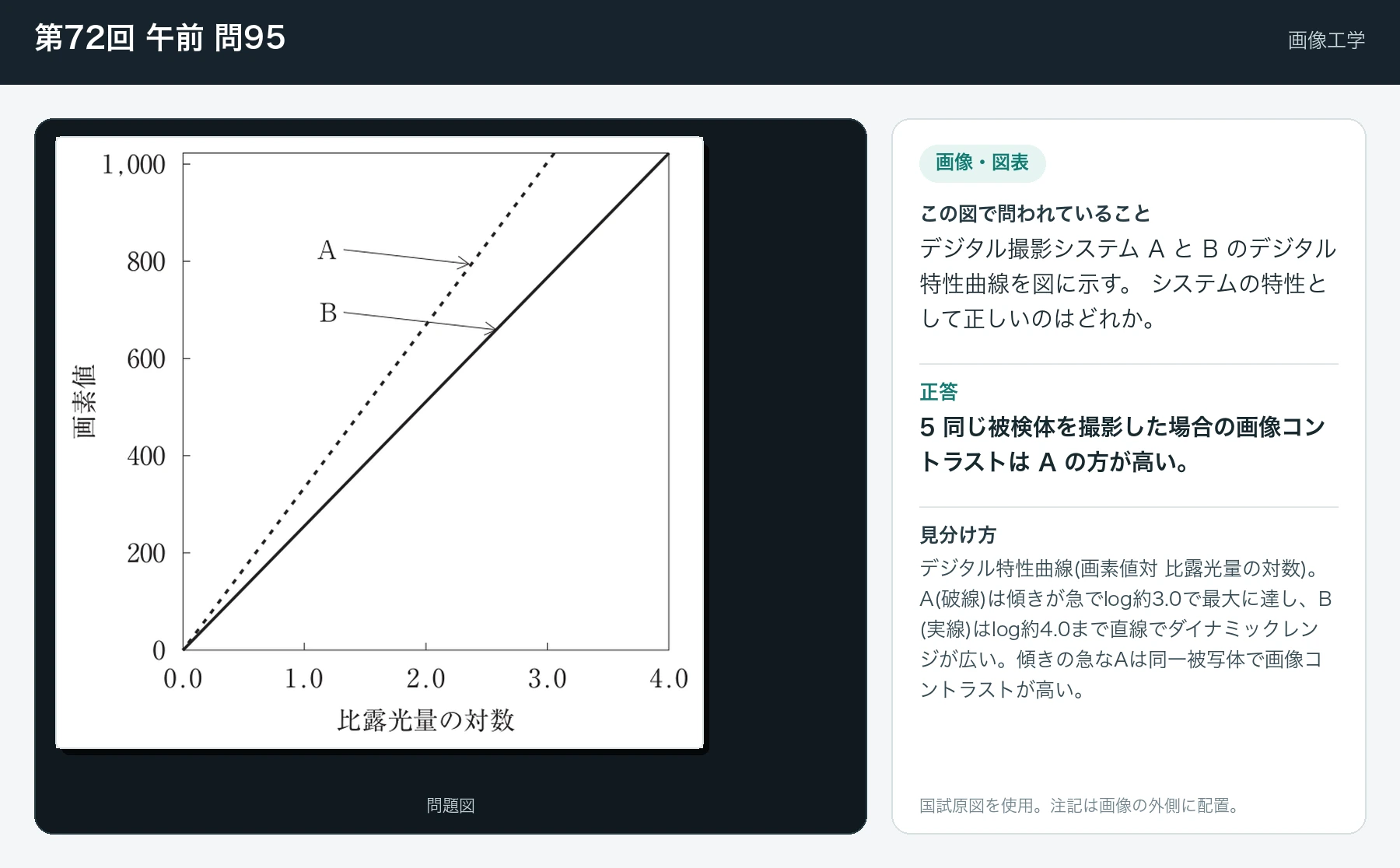

デジタル撮影システム A と B のデジタル特性曲線を図に示す。 システムの特性として正しいのはどれか。
- 1MTF は A の方が高い。
- 2X 線コントラストは B の方が高い。
- 3ダイナミックレンジは A の方が広い。
- 4比露光量の対数が 2.0 の時のグラディエントは B の方が高い。
- 5同じ被検体を撮影した場合の画像コントラストは A の方が高い。
正答: 5
デジタル特性曲線(画素値対 比露光量の対数)。A(破線)は傾きが急でlog約3.0で最大に達し、B(実線)はlog約4.0まで直線でダイナミックレンジが広い。傾きの急なAは同一被写体で画像コントラストが高い。
- 1. × MTFは特性曲線からは判定できない
- 2. × X線コントラストは被写体側の量でこの曲線から比較できない
- 3. × 早く最大に達するAはレンジが狭く、Bの方が広い
- 4. × 直線なので傾きは全域でAが高い
- 5. ○ 傾きの急なAは同一被写体で画像コントラストが高い
