第72回 午前 問45

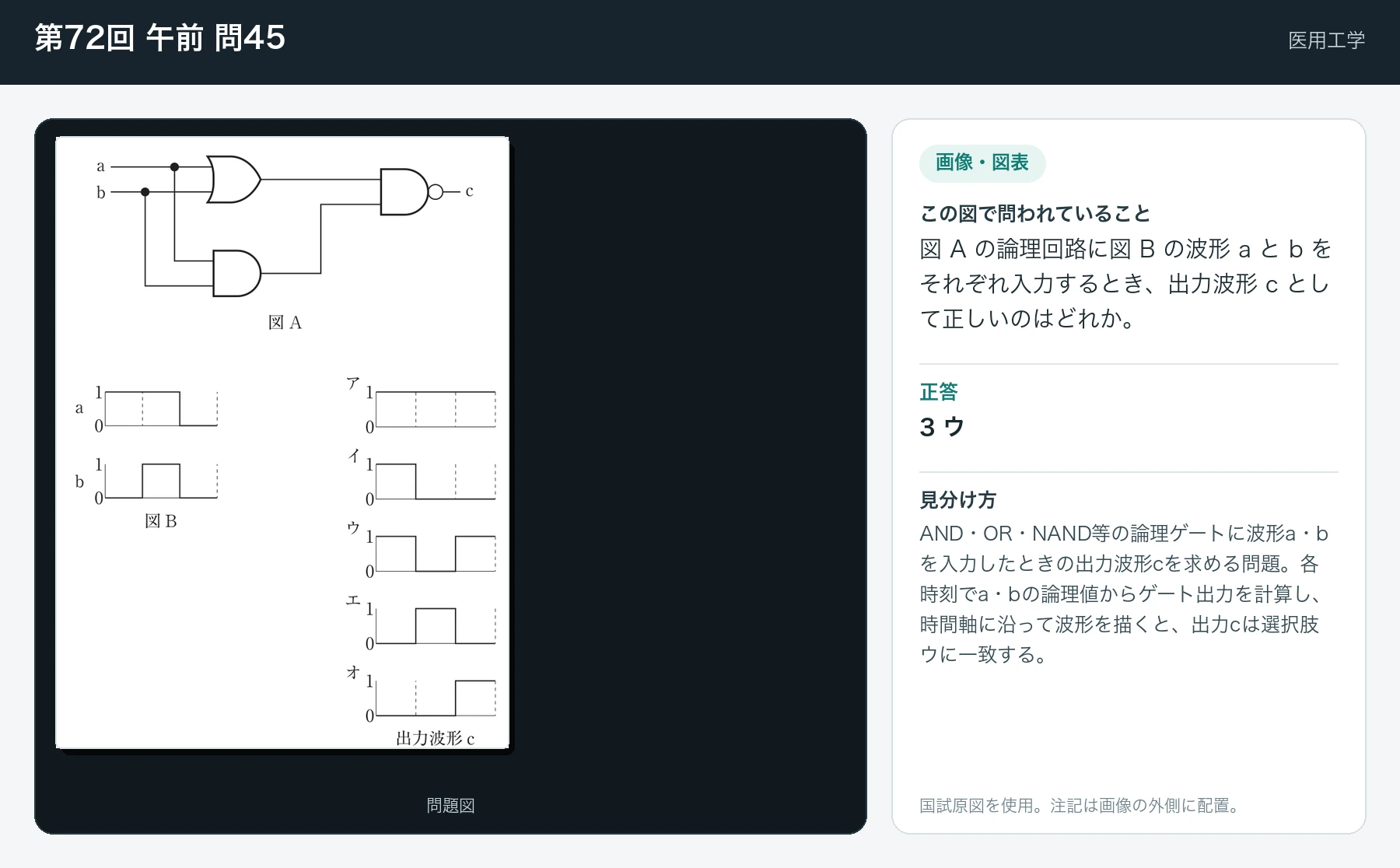

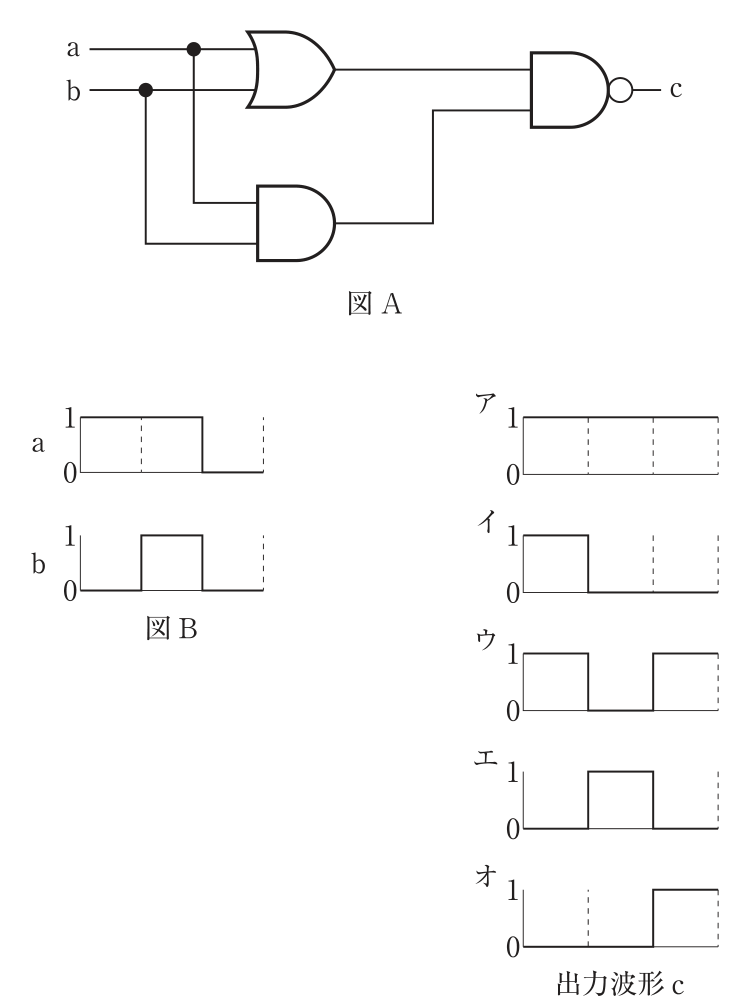

AND・OR・NAND等の論理ゲートに波形a・bを入力したときの出力波形cを求める問題。各時刻でa・bの論理値からゲート出力を計算し、時間軸に沿って波形を描くと、出力cは選択肢ウに一致する。

• 誤った記述：アは各時刻のゲート出力を追うと実際の出力波形と一致しない。
• 誤った記述：イは出力の高低が実際のゲート論理と合わない。
• 【正答】 正しい記述：各時刻でa・bにゲート論理を適用した出力波形がウと一致する。
• 誤った記述：エは一部区間の論理値が実際の出力と異なる。
• 誤った記述：オは波形の切り替わりタイミングがゲート出力と一致しない。
