第72回 午前 問16
2つ選ぶ別冊図あり右頸動脈の超音波像（別冊No. 1）を別に示す。 この画像に認められるアーチファクトを低減するための方法として正しいのはどれか。2つ選べ。
- 1送信周波数を下げる。
- 2パルス繰り返し周波数を上げる。
- 3方位分解能の高い探触子（プローブ）に交換する。
- 4サイドローブの少ない探触子（プローブ）に交換する。
- 5超音波ビームの方向と血流方向のなす角度を小さくする。
正答: 1・2

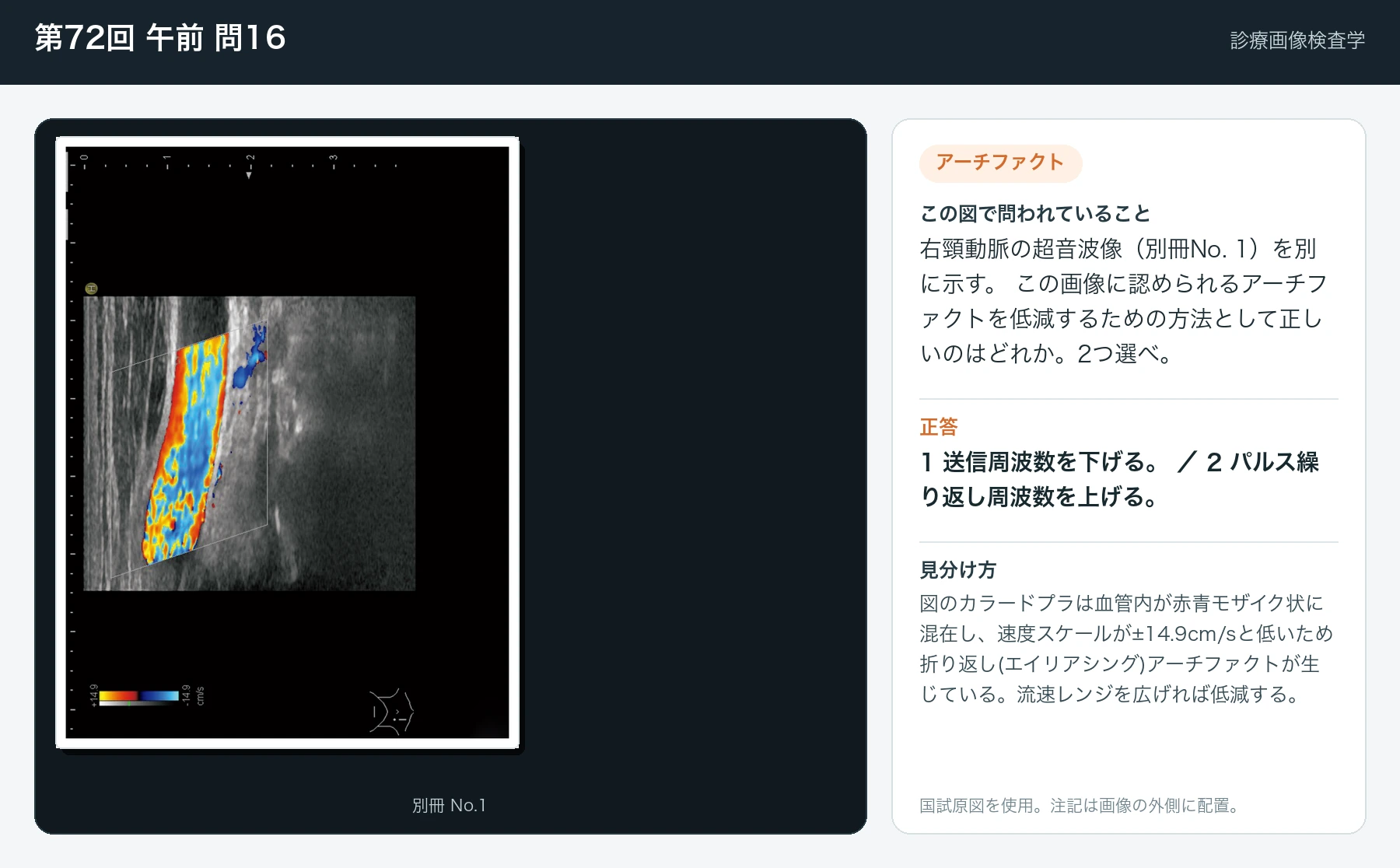

図のカラードプラは血管内が赤青モザイク状に混在し、速度スケールが±14.9cm/sと低いため折り返し(エイリアシング)アーチファクトが生じている。流速レンジを広げれば低減する。
- 1. 【正答】 正しい記述：送信周波数を下げるとナイキスト限界が上がり折り返しが低減
- 2. 【正答】 正しい記述：パルス繰り返し周波数を上げるとナイキスト限界が上がり低減
- 3. 誤った記述：方位分解能は折り返しの低減とは無関係
- 4. 誤った記述：サイドローブ低減は折り返しに無効
- 5. 誤った記述：入射角を小さくすると検出流速が上がりむしろ折り返しが増える
