第71回 午後 問5

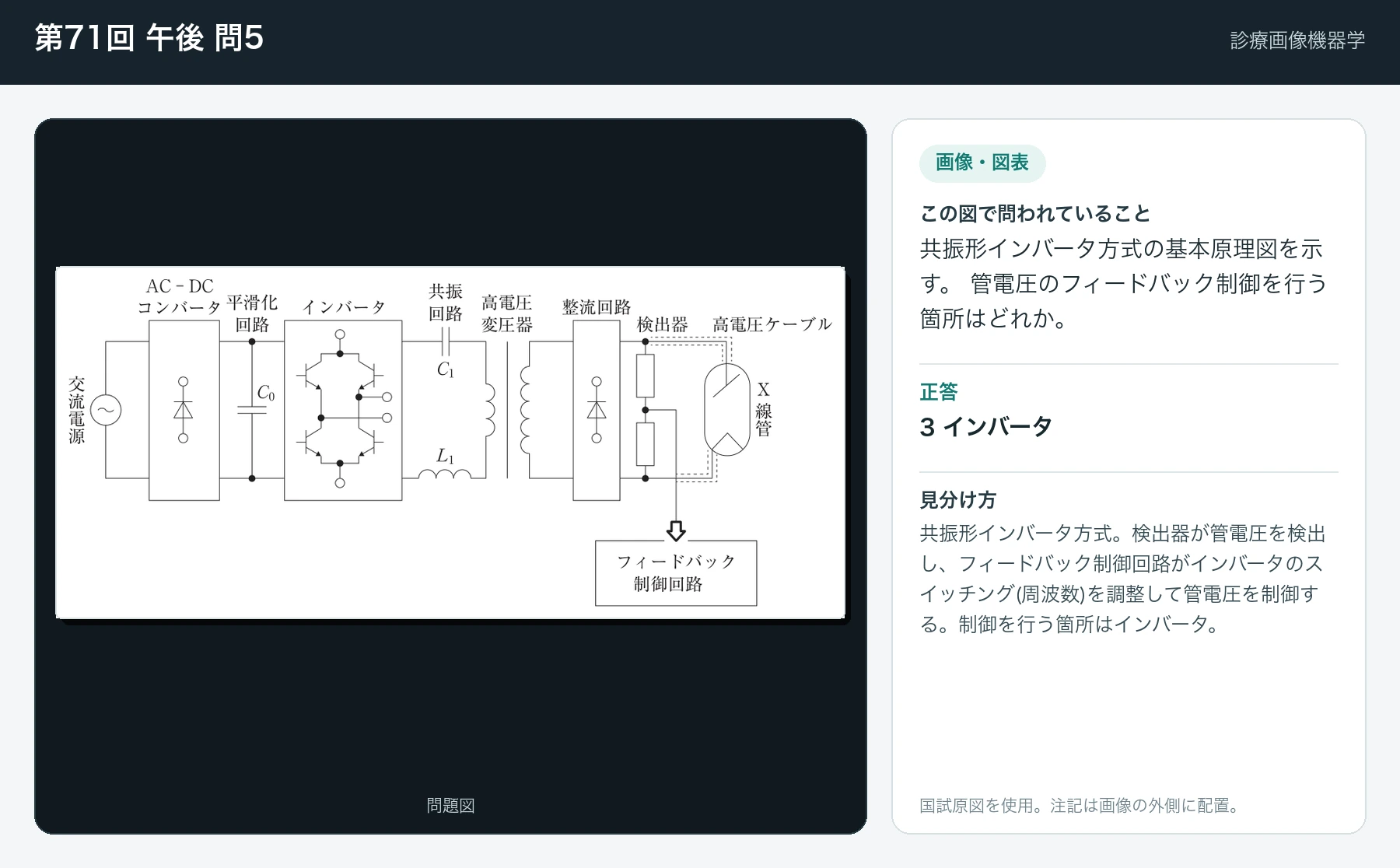

共振形インバータ方式。検出器が管電圧を検出し、フィードバック制御回路がインバータのスイッチング(周波数)を調整して管電圧を制御する。制御を行う箇所はインバータ。

• 1. × AC-DCコンバータは商用交流を直流化する固定機能部。
• 2. × 平滑化回路はリップル除去で制御対象ではない。
• 3. ○ インバータのスイッチングで管電圧をフィードバック制御する。
• 4. × 共振回路は昇圧・波形整形で、制御信号の入力先ではない。
• 5. × 整流回路は高電圧の整流部で制御対象ではない。
