第71回 午前 問77

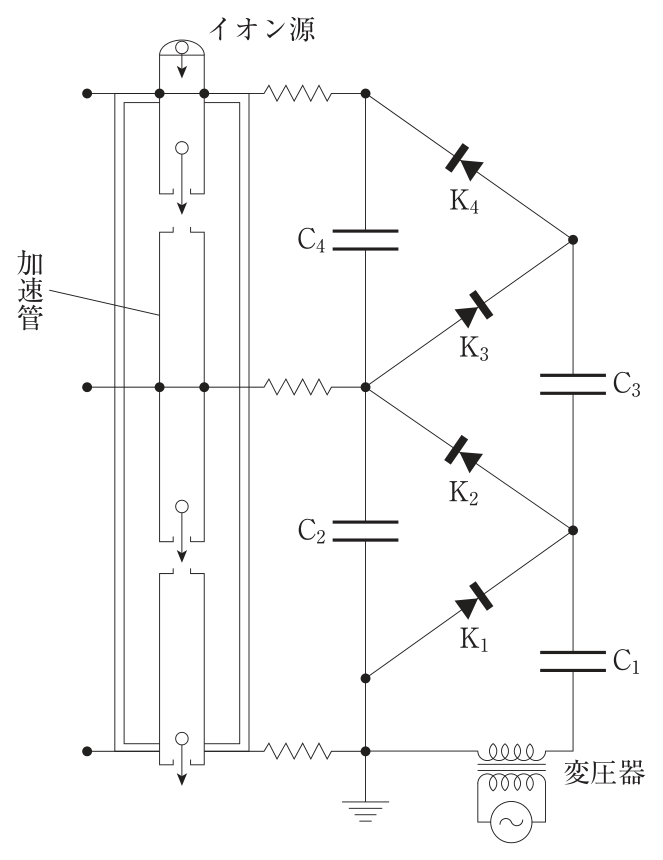

Cockcroft-Walton（コッククロフト・ウォルトン）加速器の原理図を示す。 変圧器電圧の最大値が V のとき、コンデンサ C4 の両端の電位差はどれか。 ただし、整流器での電圧降下は とする。
- 1V
- 22 V
- 33 V
- 44 V
- 55 V
正答: 2
Cockcroft-Walton加速器。整流器の電圧降下を0とすると、変圧器のピーク電圧Vに対し初段のコンデンサC1はV、以降の段のコンデンサは各2Vに充電される。C4は列側(平滑)コンデンサで両端電位差は2V。
- 1. × VはC1の両端電位差。
- 2. ○ C4両端の電位差は2V。
- 3. × 3Vとなる段はない。
- 4. × 4VはC4上端の対地電位(累積)で、両端の電位差ではない。
- 5. × 5Vに相当する段はない。
