第70回 午前 問72

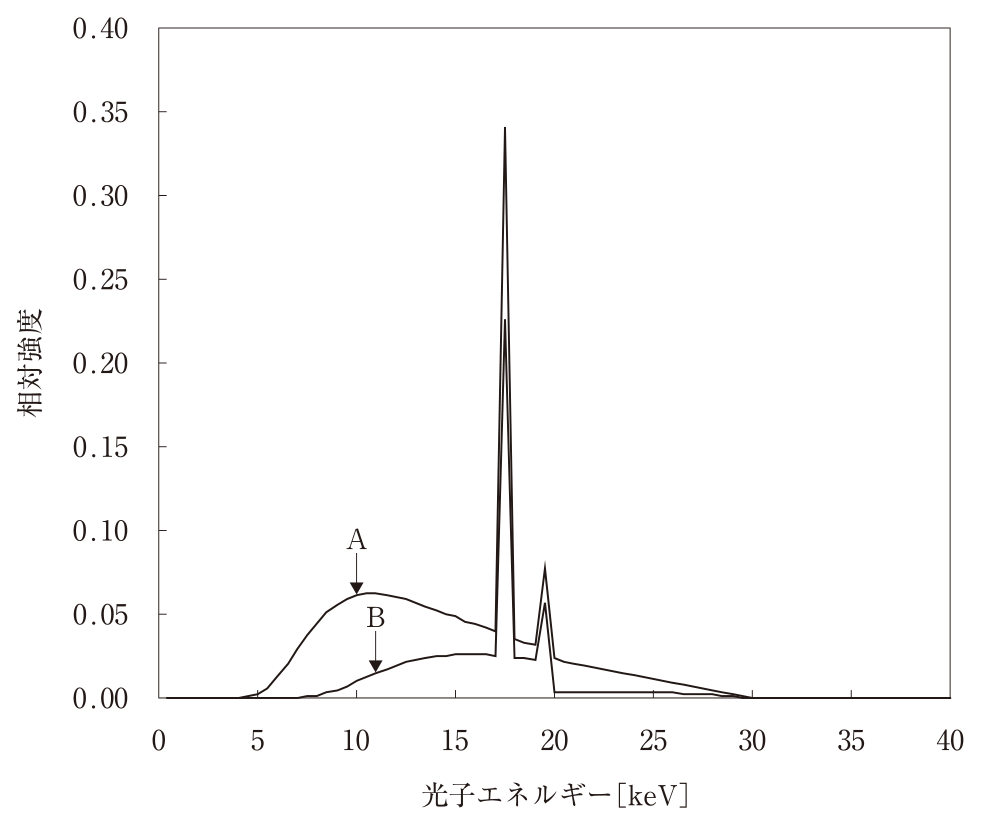

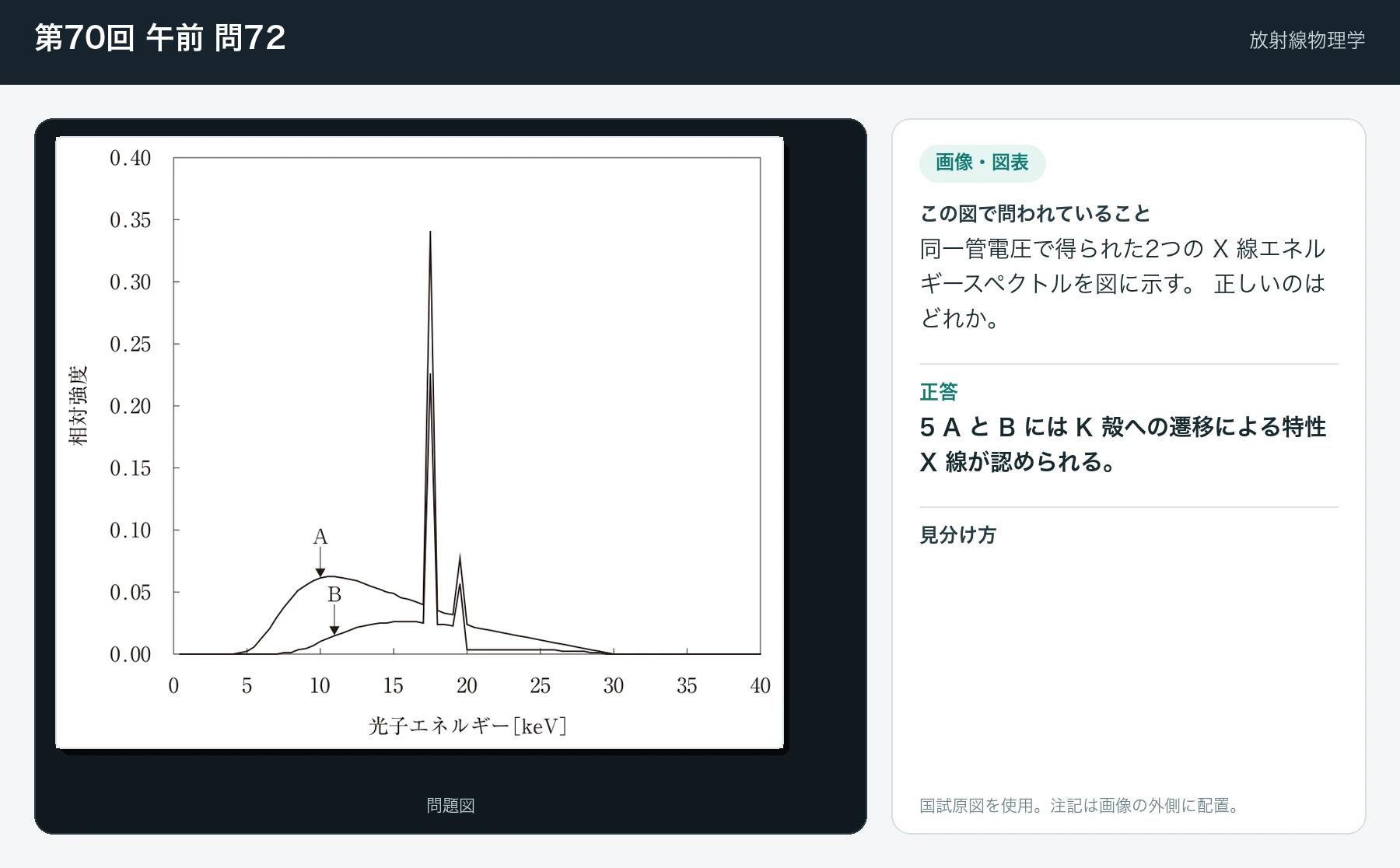

同一管電圧で得られた2つの X 線エネルギースペクトルを図に示す。 正しいのはどれか。

1. 1A と B は管電圧 40 kV のものである。
2. 2B はロジウム付加フィルタを使用したものである。
3. 3A はモリブデン付加フィルタを使用したものである。
4. 4A と B はタングステンターゲットを使用したものである。
5. 5A と B には K 殻への遷移による特性 X 線が認められる。

正答: 5

• 5keVと19.6keVに鋭い特性X線ピークがあり、連続X線は約30keVで途切れる。モリブデンターゲット・約30kVのスペクトルで、A・BともMoのK特性X線を含む。
• 1. 誤った記述：連続X線が約30keVで消えており管電圧は約30kVで40kVではない。
• 2. 誤った記述：特性X線はA・BともMoのエネルギーで、Bをロジウム付加フィルタと特定できない。
• 3. 誤った記述：AはBより低エネルギー成分が多く、フィルタによる減弱が少ない側。
• 4. 誤った記述：ピークがMoの特性X線でありタングステンターゲットではない。
• 5. 【正答】 正しい記述：17.5/19.6keVのピークはK殻遷移によるMoの特性X線でA・Bともに認める。
